12V/24V 産業用制御ボード用 50V X7R MLCC 選択ガイド

50V X7R MLCC コンデンサは、電圧マージン、低 ESR、高周波フィルタリング性能を目的として、12V および 24V の制御基板で一般的に使用されます。50V セラミック コンデンサは、ノイズの多い産業用レールでのディレーティング ヘッドルームを改善できますが、パッケージ サイズ、静電容量値、DC バイアス、および過渡状態は依然として実際のフィルタリング結果に影響します。この記事では、0.1µF、1µF、および 10µF の部品がどこに適合するか、および産業用電源フィルタリングおよびデカップリング設計に適切な 50V X7R MLCC を選択する方法について説明します。

カタログ

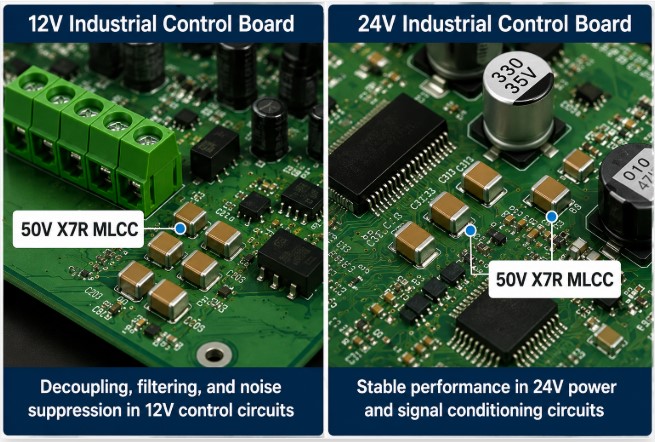

図 1. 12V および 24V 制御ボードの 50V X7R MLCC コンデンサ

50V X7R MLCC コンデンサが 12V および 24V の産業用制御ボードで広く使用されている理由

50V X7R MLCC コンデンサは、12V および 24V の産業用制御基板によく選択されます。これは、電圧定格が高いほど、低定格コンデンサでは十分に耐えられない可能性があるリップル、負荷変化、および短いスイッチング スパイクに対するマージンが残されているためです。産業用制御基板は、リレーのスイッチング ノイズ、モーター ドライバーの過渡現象、DC-DC コンバーターのリップル、キャビネットの温度変化に直面する可能性があるため、コンデンサーは電圧と温度の条件全体にわたって使用可能な静電容量を維持する必要があります。X7R 誘電体は広い温度範囲にわたって良好な静電容量安定性を提供し、MLCC 構造は低い ESR と優れた高周波フィルタリング性能を提供します。これにより、50V X7R MLCC は、12V または 24V 産業用レールでの IC バイパス、ローカル レール安定化、DC-DC コンバータのフィルタリング、ノイズ低減に適しています。

24V 制御基板では、25V MLCC はリップル、スイッチング スパイク、または電源過渡に対するマージンをほとんど残さない可能性があります。50V X7R MLCC はより多くの電圧ヘッドルームを提供しますが、DC バイアス下での実効静電容量を確認する必要があります。

50V X7R MLCC コンデンサに適した一般的な 12V および 24V アプリケーション

パワーフィルタリングにおける0.1μF、1μF、10μFのコンデンサの役割を理解する

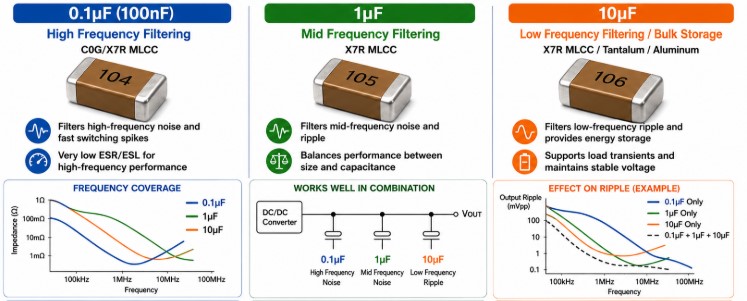

図 2. パワーフィルタリングにおける 0.1μF、1μF、および 10μF コンデンサの役割

異なる静電容量値は、電源の異なる周波数範囲を対象とします。複数のコンデンサを一緒に使用すると、より効果的なフィルタリング ネットワークが作成され、電力の安定性が向上し、ノイズが低減されます。

多くの産業用制御ボードでは、0.1µF、1µF、および 10µF のコンデンサが一緒に使用されます。これは、それぞれの値が異なるフィルタリング タスクをサポートするためです。0.1µF 50V X7R コンデンサは、通常、高周波デカップリングのために IC 電源ピンの近くに配置されます。1µF 50V X7R コンデンサは、センサー、プロセッサ、通信 IC にローカル レール安定化を提供します。10µF 50V X7R コンデンサは、バルク フィルタリング、DC-DC 入力/出力レール、および過渡負荷のサポートに適しています。この組み合わせは、敏感な電子回路にクリーンで安定した電力を維持するのに役立ちます。

産業用制御基板の信頼性にとって電圧ディレーティングが不可欠な理由

MLCC の選択における電圧ディレーティングとは、回路の通常の動作電圧よりも高い電圧定格を持つコンデンサを使用することを意味します。12V および 24V の産業用制御ボードでは、このマージンにより電気的ストレスが軽減され、DC バイアス下での静電容量の保持が向上し、リップルやスイッチング過渡現象に対するヘッドルームが増加します。また、誘電体への電気的ストレスが軽減され、連続動作中にコンデンサがより多くの使用可能な静電容量を保持できるようになります。

12V レール フィルタリング用の X7R コンデンサは、リップル、負荷の変化、DC バイアスの影響に対処するために、12V を十分に上回る定格となっていることがよくあります。25V 部品では過渡状態でマージンが限られている可能性があるため、24V レール アプリケーション用の X7R コンデンサには通常、より多くの電圧ヘッドルームが必要です。

たとえば、50V X7R MLCC は、低定格部品よりも多くの電圧マージンを提供するため、12V または 24V レールでよく使用されます。このマージンは、DC バイアス関連の容量損失を低減し、実際の動作条件下でのフィルタリングの安定性を向上させるのに役立ちます。ただし、サージ保護には TVS ダイオード、RC スナバ、MOV、またはその他の専用の保護コンポーネントが必要な場合があります。

X7R 対 X5R 誘電体: 温度安定性と性能の比較

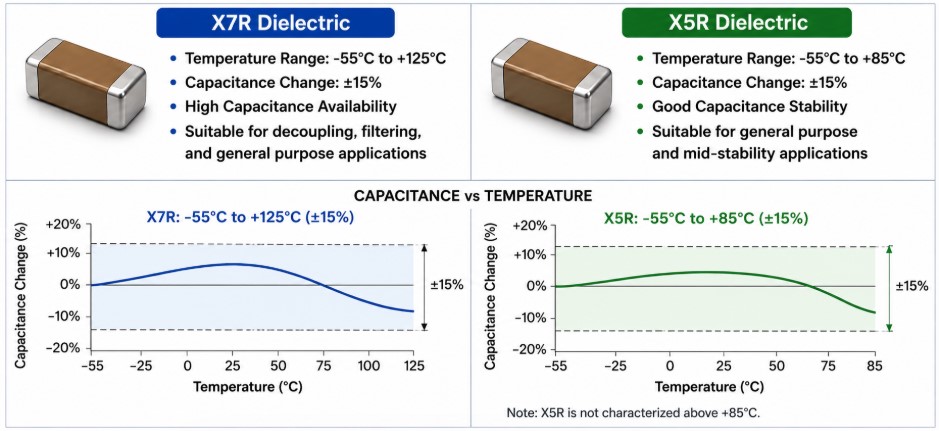

図 3. X7R 対 X5R 誘電体: 温度安定性

X7R と X5R は、MLCC コンデンサで使用される最も一般的な誘電体材料の 1 つです。どちらもコンパクトなパッケージで高い静電容量を提供するため、電力フィルタリングおよびデカップリングのアプリケーションに適しています。ただし、それらの主な違いは温度パフォーマンスにあります。X7R コンデンサは、−55°C ～ +125°C での動作定格があり、温度に対する静電容量変化は ±15% であるため、より広い温度変動にさらされる制御基板には X5R よりも適しています。X5R コンデンサは、より高い静電容量密度を提供できますが、一般に温度要件がそれほど厳しくないアプリケーション向けに設計されています。

MLCC パッケージ サイズの比較: 0402、0603、0805、1206、および 1210

MLCC パッケージ サイズは、PCB 面積、組み立ての難易度、利用可能な静電容量、電圧定格、DC バイアス下での実効静電容量に影響します。0402 や 0603 などの小型パッケージは基板スペースを節約し、高密度レイアウトに役立ちます。1206 や 1210 などの大型パッケージは、通常、より多くのセラミック体積、より高い利用可能な静電容量、および動作電圧下でのより優れた静電容量保持を提供します。

0402 (1005 メートル法)

0402 コンデンサは、PCB 面積が限られているスペースに制約のある設計に最適です。これらは一般に、集積回路近くの高周波デカップリングに使用されます。ただし、物理的なサイズが小さいため、利用可能な最大静電容量が制限され、DC バイアス下での静電容量損失の影響を受けやすくなります。

0603 (1608 メートル法)

0603 パッケージは、コンパクトなサイズと電気的性能のバランスを実現します。これらは、産業用制御ボード、通信モジュール、組み込みシステムにおける汎用デカップリングおよびフィルタリングに広く使用されています。

0805 (2012 メートル法)

0805 パッケージは、設計者が 0402 または 0603 が通常提供できるよりも有効な静電容量を必要とする 1µF および一部のより高い値の 50V X7R 部品に役立ちます。これらは、追加の静電容量が必要なローカル電力フィルタリングおよび電圧安定化アプリケーションによく選択されます。

1206 (3216 メートル法)

1206 パッケージは、より大きな静電容量値とより高い電圧定格をサポートしているため、バルク デカップリングや電源フィルタリングに適しています。より大きな電極構造は、実効静電容量に対する DC バイアスの影響を軽減するのにも役立ちます。

1210 (3225 メートル法)

1210 コンデンサは、高静電容量と静電容量保持の向上が優先される場合によく使用されます。より大きな誘電体の体積に対応できるため、動作電圧条件下でより多くの使用可能な静電容量を維持できます。これらのパッケージは、DC-DC コンバータ出力や産業用電源管理回路でよく見られます。

適切なパッケージサイズの選択

MLCC パッケージを選択する場合、設計者は PCB スペース、必要な静電容量、動作電圧、DC バイアス性能のバランスを取る必要があります。小型のパッケージは高密度レイアウトに有利ですが、大型のパッケージは通常、要求の厳しい電力フィルタリング用途においてより高い実効静電容量と優れた安定性を提供します。

産業用パワーフィルタリング用の 50V X7R MLCC コンデンサの選び方

MLCC の選択は、回路内のコンデンサが配置される場所 (IC 電源ピン、ローカル レール、DC-DC 入力、DC-DC 出力、リレー ドライバ領域、または 12V/24V フィールド側レール) を特定することから始めます。0.1µF コンデンサ、1µF コンデンサ、および 10µF コンデンサは同じ 50V X7R 定格を共有する場合がありますが、異なるフィルタリング タスクに使用されます。

ステップ 1. レール電圧を定義する

12V および 24V の産業用ボードの場合、50V MLCC は有用な電圧マージンを提供します。24V レールでは、リップル、スイッチング過渡現象、サージへの曝露、およびディレーティングの必要性を確認します。MLCC はフィルタリングをサポートしていますが、サージ保護には TVS ダイオード、スナバ、MOV、またはその他の保護部品が必要な場合があります。

ステップ 2. 回路位置に応じて静電容量を選択する

電源ピン付近の高周波 IC デカップリングには 0.1µF MLCC を使用します。プロセッサ、センサー、通信 IC の近くのローカル レールの安定化には 1µF MLCC を使用します。バルクフィルタリング、DC-DC入力/出力レール、および過渡負荷のサポートには10​​µF MLCCを使用します。

ステップ 3. PCB スペースと DC バイアス性能によってパッケージを選択する

0402 および 0603 パッケージは、コンパクトなレイアウトでの 0.1µF デカップリングに適しています。0805 は 1µF のローカルフィルタリングに適しています。10µF 50V MLCC の場合、1206 および 1210 パッケージは通常、DC バイアス下でより優れた実効静電容量を提供します。

ステップ 4. 資格と動作条件を確認する

最終的な選択の前に、温度範囲、許容差、厚さ、DC バイアス動作、リップル電流、PCB の配置、および機械的ストレスを確認してください。車載アプリケーションの場合は、AEC-Q200 (該当する場合) などの必要な資格を確認してください。

次の部品番号は例であり、最新のデータシートと照合して確認する必要があります。

部品番号	主な仕様	ベストユース	選定メモ
C1005X7R1H104K050BB C1005X7R1H104K050BB TDK Corporation CAP CER 0.1UF 50V X7R 0402 In Stock: 7600 pcs	0.1μF、 50V、X7R、±10%、0402	コンパクト IC デカップリング	ベスト MCU、センサー、またはロジック IC の電源ピン近くのタイトな PCB レイアウトに最適です。
C1608X7R1H104K080AA C1608X7R1H104K080AA TDK Corporation CAP CER 0.1UF 50V X7R 0603 In Stock: 18050 pcs	0.1μF、 50V、X7R、±10%、0603	一般 パワーレールバイパス	良い 産業用ボードのサイズ、信頼性、アセンブリ処理のバランス。
CL10B104KB8NNNC CL10B104KB8NNNC Samsung Electro-Mechanics CAP CER 0.1UF 50V X7R 0603 In Stock: 6047254 pcs	0.1μF、 50V、X7R、±10%、0603	騒音 抑制とローカルデカップリング	適切な 産業および組み込みアプリケーションにおける高周波フィルタリング用。
GRM188R71H104KA93 GRM188R71H104KA93 MURATA In Stock: 3241345 pcs	0.1μF、 50V、X7R、±10%、0603	デジタル ICとパワーレールのデカップリング	まあ 電源レールの安定したバイパスとノイズ低減に適しています。
C2012X7R1H105K125AB C2012X7R1H105K125AB TDK Corporation CAP CER 1UF 50V X7R 0805 In Stock: 275643 pcs	1μF、 50V、X7R、±10%、0805	ローカル 電力の安定化	提供します 追加のエネルギー貯蔵と敏感な回路のための中周波フィルタリング。
CL31B106KBHNNNE CL31B106KBHNNNE Samsung Electro-Mechanics America, Inc. CAP CER 10UF 50V X7R 1206 In Stock: 425424 pcs	10μF、 50V、X7R、±10%、1206	バルク 12V/24Vレールでのフィルタリング	理想的な 電源の入出力フィルタリングと過渡負荷のサポート用。
CL32B106KBJNNNE CL32B106KBJNNNE Samsung Electro-Mechanics CAP CER 10UF 50V X7R 1210 In Stock: 447004 pcs	10μF、 50V、X7R、±10%、1210	高静電容量 パワーフィルタリング	より大きな パッケージは、実効的な容量保持と電力安定性の向上に役立ちます。
