8ピンリレーの配線例、種類、用途

Apr28

ボリュームを読む: 864

8 ピンリレーは、電気回路のスイッチングと制御に使用される一般的なコンポーネントです。この記事では、8 ピンリレーとは何か、その仕組み、および簡単なセットアップでの配線方法について説明します。また、8 ピンリレーと 5 ピンリレー、プラグインリレーと PCB リレー、AC リレーと DC リレーなど、さまざまなリレータイプを比較して、それらの違いを理解するのに役立ちます。さらに、実際のアプリケーションにおける 8 ピンリレーの実用的な使用法も示します。

カタログ

5. プラグイン(ソケットタイプ) vs PCBマウントリレー

6. ACリレーとDCリレー

7. 8ピンリレーの実際の使用法

8. 結論

8-Pin Relay

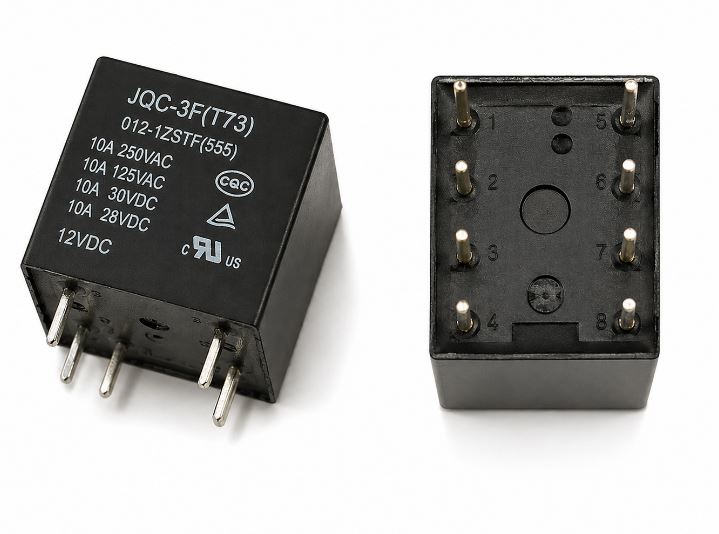

図 1: 8 ピンリレー

8ピンリレーとは何ですか?

8 ピンリレーは、標準レイアウトを使用して回路に接続する 8 つの接続ピンを備えた電気リレーです。通常、DPDT (Double Pole Double Throw) 設計を特徴としており、単一デバイス内に 2 セットのスイッチング接点があり、単純なリレーと比較してより柔軟な回路接続が可能になります。固定ピン配置により、標準リレーソケットとの互換性が保証され、取り付けが一貫して整理されます。簡単に言うと、8 ピンリレーは、8 つの端子と多接点構成によって定義される、標準化された多用途リレーです。

8ピンリレーの仕組み

8 ピンリレーは、小さな電圧信号を使用して内部接点の位置を変更することによって機能します。コイルに電力が印加されると、磁力が発生し、接点がある位置から別の位置に移動します。ノーマルオープン (NO) 端子とノーマルクローズ (NC) 端子の接続を切り替えます。その結果、リレーはアクティブ化されたときに接続されるパスを変更します。

8ピンリレーの配線例

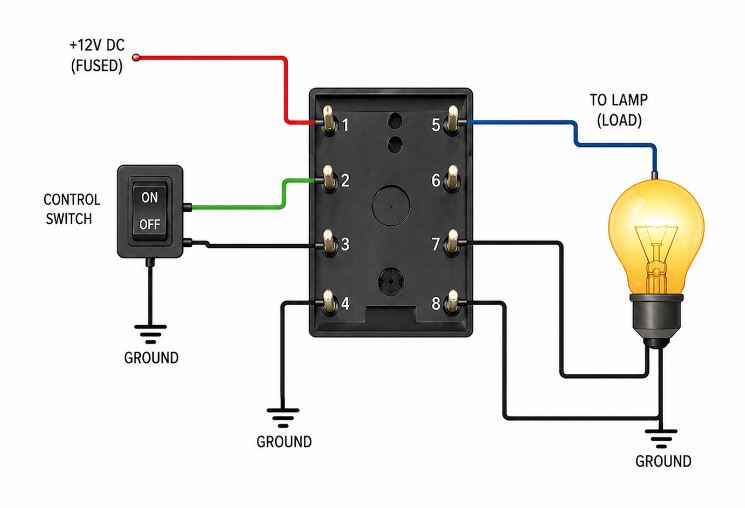

8-Pin Relay Wiring Diagram for Lighting

図 2: 照明用の 8 ピンリレー配線図

この動作は、実際の配線セットアップで確認できます。8 ピンリレーの配線例は、12V 信号を使用してランプを制御するような簡単なセットアップで見ることができます。コイルピンは 12V 電源に接続され、COM 端子は電源線に接続され、NO 端子はランプに接続されます。リレーが作動すると接点が切り替わり回路が完了し、ランプが点灯します。

8ピンリレーと5ピンリレー

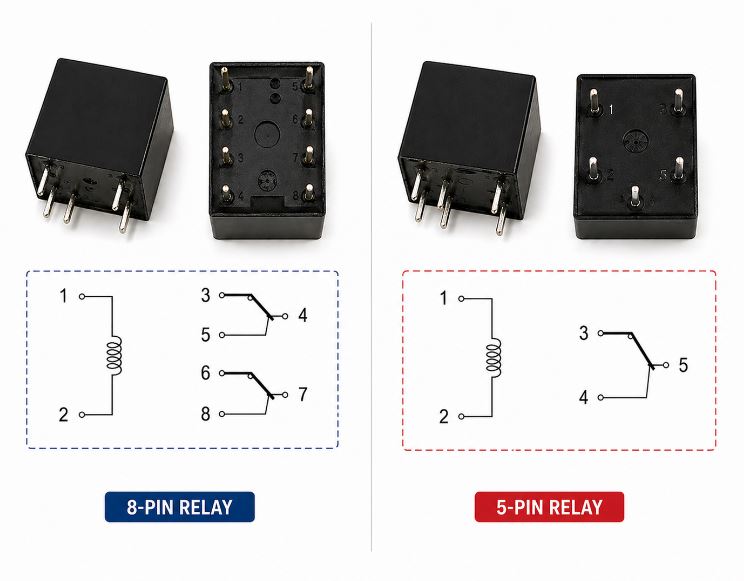

8-Pin Relay vs 5-Pin Relay

図 3: 8 ピンリレーと 5 ピンリレー

特徴	8ピンリレー	5ピンリレー
接点の種類	DPDT（2つの切替接点）	SPDT（切替接点1個）
回路制御	2つの独立した回路	1回路
制御の柔軟性	複雑なロジック制御に最適	簡単なON/OFF制御に最適
配線の複雑さ	より多くの配線と計画が必要	配線が簡単
一般的な使用方法	制御盤、タイマーリレー、産業用システム	車載回路、基本的なスイッチング

プラグイン(ソケットタイプ) vs PCBマウントリレー

特徴	プラグインリレー（ソケットタイプ）	PCB マウントリレー
インストール	ソケットに差し込まれています	PCBにはんだ付け
交換	簡単 (プラグアンドプレイ)	難しい（はんだ除去が必要）
メンテナンス	素早くて簡単	さらに時間がかかる
サイズ	より大きな	コンパクト
柔軟性	高（交換しやすい）	インストールすると修正される
一般的な使用方法	コントロールパネル	電子基板

ACリレーとDCリレー

特徴	ACリレー	DCリレー
コイル供給	交流（AC）	直流(DC)
コイルの動作	振動を軽減するシェーディングリングを採用	安定した磁場
騒音	ハミング音が発生する場合があります	サイレント動作
安定性	AC波形のため安定性が低い	より安定した
消費電力	やや高め	下位
代表的な制御ソース	主電源供給システム	バッテリー、PLC、電子機器
