AC ヒューズと DC ヒューズ: 仕組み、主な違い、および定格電圧

電気システムを適切に保護するには、AC ヒューズと DC ヒューズのどちらを選択するかが重要です。この記事では、AC ヒューズと DC ヒューズとは何か、その仕組み、および設計、定格、性能における主な違いについて説明します。また、電圧定格と遮断容量を比較し、間違ったヒューズを使用した場合の安全上のリスクを強調し、DC システムにおけるヒューズ故障の実例を紹介します。さらに、アプリケーションに適したヒューズを選択するのに役立つ実用的な決定ガイドも提供します。

カタログ

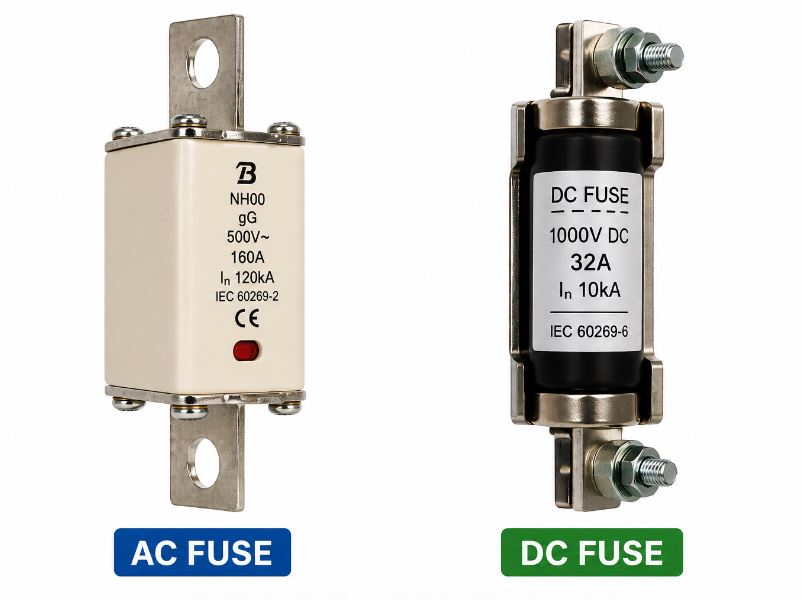

図 1: AC および DC ヒューズ

AC および DC ヒューズとは何ですか?またその仕組みは何ですか?

AC および DC ヒューズは、配線、コンポーネント、または機器に損傷を与える前に過剰な電流を遮断するために使用される過電流保護デバイスです。AC ヒューズは交流回路用に設計されており、DC ヒューズはバッテリー、太陽電池アレイ、EV 回路、DC 電源などの直流システム用に設計されています。

どちらのタイプも金属ヒューズ素子を使用しており、電流が定格を超えると発熱して溶断します。素子が溶けると回路が開き、電流が止まります。主な違いは、ヒューズが開いた後にアークがどのように消えるかです。

AC 回路では、電流はサイクルごとに自然にゼロと交差するため、アークが消えやすくなります。DC 回路では、電流は一方向に継続的に流れ、自然にゼロには下がりません。これにより DC アークが遮断されにくくなるため、DC ヒューズには通常、より強力なアーク抑制、適切な間隔、および明確に指定された DC 電圧定格が必要です。

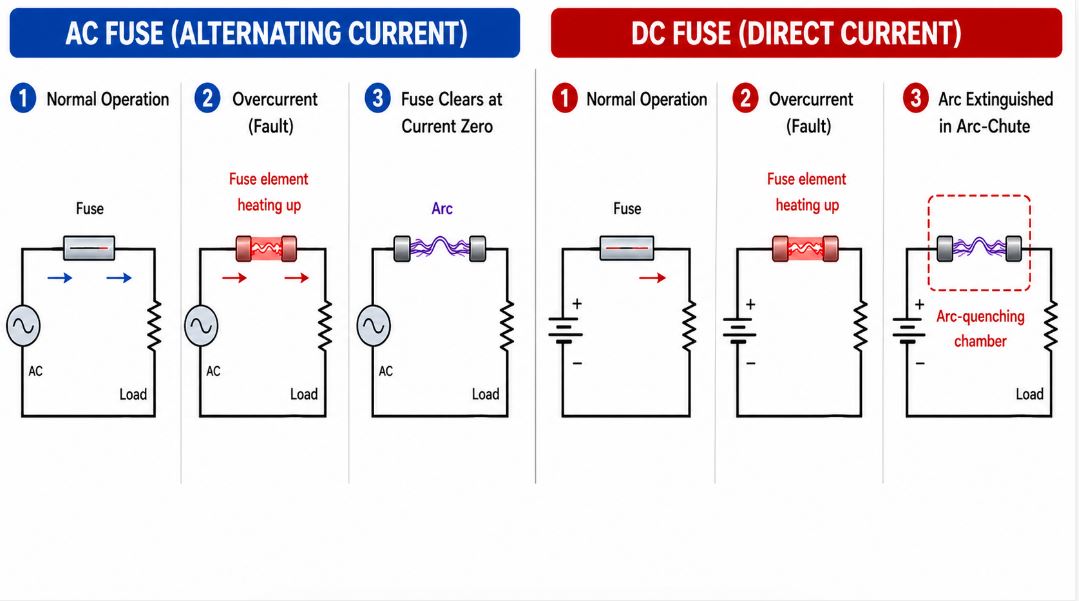

図 2: AC ヒューズと DC ヒューズの動作原理

AC ヒューズと DC ヒューズ: 主な違い

特徴	ACヒューズ	DCヒューズ
電流の種類	交互に 現在の	直接 現在の
アーク 中断	より簡単に	より硬い
建設	よりシンプルに	より堅牢な
サイズ	より小さい	より大きな
一般的な使用方法	ACシステム	直流システム

AC ヒューズと DC ヒューズ: 定格電圧と遮断容量

特徴	ACヒューズ	DCヒューズ
電圧 評価行動	より柔軟に	厳格 要件
典型的な 電圧範囲	AC110V～480V	DC12V～1000V
ブレーキング 容量	下位	より高い
安全マージン	中等度	より高い 必須

DC回路でACヒューズを使用できますか?

DC 回路で AC ヒューズを使用することは推奨されず、安全でない可能性があります。AC ヒューズは、システムの性質上遮断が容易な交流用に設計されています。この設計は直流電流の動作には適合しません。

直流回路では電流が流れ続けて自然に止まらないため、遮断されにくくなります。AC ヒューズを使用すると、電流が適切に遮断されず、アークが持続したり、過熱したり、機器が損傷したりする可能性があります。安全に操作するには、適切な電圧定格と遮断容量を備えた DC ヒューズを常に使用する必要があります。

実際のケーススタディ: バッテリー システムのヒューズの故障

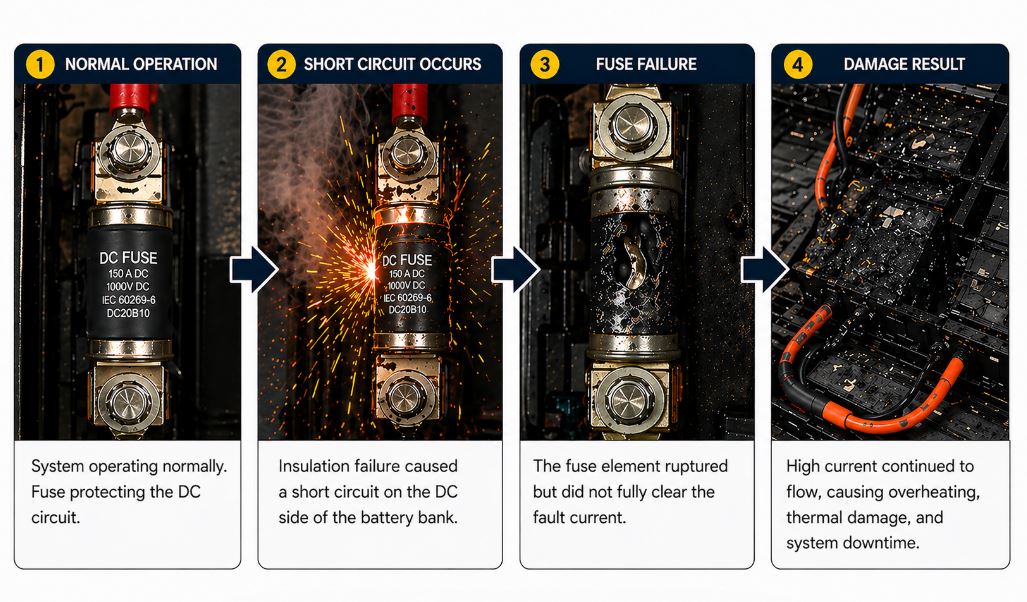

図 3: バッテリー システムのヒューズの故障

DC24Vバッテリバックアップシステムにおいて、起動サージを考慮せずに定格電流が不十分なヒューズが取り付けられていた。動作中、システムは正常に機能していたにもかかわらず、突入電流がヒューズの制限を超えたため、システムは繰り返しヒューズ故障を経験しました。これにより、不必要なダウンタイムと頻繁な交換が発生しました。より高い電流容量と適切な遮断容量を備えた適切な定格の DC ヒューズにアップグレードした後、システムはさらなる問題なく確実に動作しました。

AC ヒューズと DC ヒューズの選択方法

AC ヒューズと DC ヒューズのどちらを選択するかは、システムの電流の種類、定格電圧、負荷条件によって異なります。

ACヒューズを使用してください。 主電源回路、変圧器、AC モーター、家庭用または産業用の AC 負荷。AC 電流はサイクルごとにゼロと交差するため、DC システムよりもアークの遮断が容易です。

DCヒューズを使用してください。 バッテリー、ソーラーストリング、EVシステム、DCモーター、通信電源、DCバス回路。DC 故障ではヒューズ素子が溶けた後もアークが持続する可能性があるため、ヒューズには明確な DC 電圧定格と十分な遮断容量が必要です。

交換の場合は、次のチェックに従ってください。

• AC または DC 定格を正確に一致させる

• 回路電圧以上の電圧定格を使用してください。

• 起動サージではなく、通常の動作電流に基づいて定格電流を選択します。

• 起こり得る短絡電流に対する遮断容量を確認してください。

• モーター、変圧器、または高突入電流負荷には時間遅延ヒューズを使用してください。

• 敏感な電子機器には速断型ヒューズを使用する

• データシートに DC 定格が記載されていない限り、250 V AC ヒューズが 250 V DC に対して安全であると想定しないでください。

結論

AC ヒューズと DC ヒューズは、電流タイプ、アーク遮断、電圧定格、遮断容量が異なり、それらは性能と安全性に直接影響します。DC ヒューズは連続電流のためより強力な設計が必要ですが、AC ヒューズは遮断が容易であるというメリットがあります。間違ったタイプのヒューズ、特に DC 回路での AC ヒューズを使用すると、過熱、アークの持続、および機器の損傷につながる可能性があります。正しい定格と実際の考慮事項に裏付けられた、システム要件に基づく適切な選択により、安全で信頼性の高い回路保護が保証されます。
