容量性変圧器 (CVT): 動作と応用

容量性変圧器 (CVT) は、電圧を安全に測定および管理するために高電圧電力システムで使用されます。この記事では、CVT とは何か、その仕組み、変圧器 (PT) との比較について説明します。また、CVT のタイプ、精度、制限、過渡現象や鉄共振などの一般的なエラー、変電所や送電システムにおける主な用途についても説明します。

カタログ

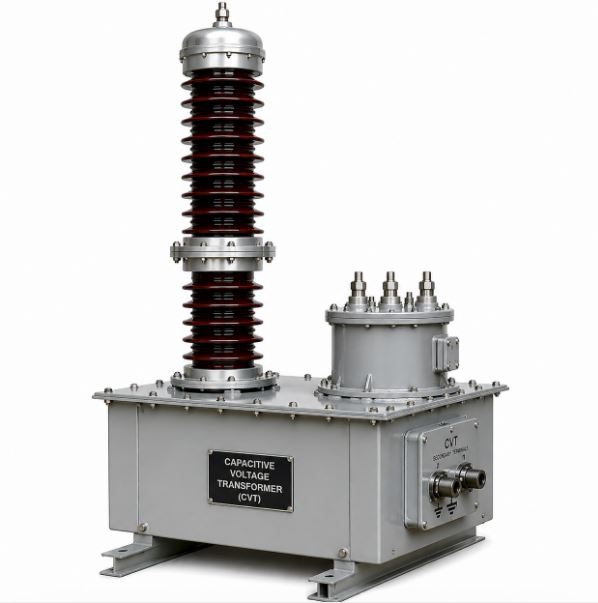

図 1: 容量性変圧器 (CVT)

容量性変圧器 (CVT) とは何ですか?

容量性変圧器 (CVT) は、高電圧をより低く安全で使用可能な値に変換して測定するために使用される変圧器の一種です。電圧レベルが非常に高い（132kV以上など）送電システムでは、直接測定することは現実的ではないため、CVTは電圧を監視する安全な方法となります。

CVT は高電圧線を監視および保護装置に接続し、計測とシステム制御に必要な電圧信号を供給します。計器用変圧器 (PT) と比較して、コスト効率が高く、高電圧アプリケーションにとって実用的であるため、現代の電力システムで広く使用されています。

CVTの仕組み

容量性分圧器 (CVT) は、容量性分圧器と内部変圧器という 2 つの主要な段階を使用して、高い送電電圧を低減します。このプロセスは、高電圧がコンデンサに入ると開始され、電圧がより低い中間レベルに分割されます。

この容量性分圧器は 2 つのコンデンサ (C1 と C2) を使用して電圧を分割し、出力は下側のコンデンサの両端から得られます。関係は次のとおりです。

次に、低減された電圧は変圧器に渡され、計量および保護システム用の標準出力 (110V または 120V など) にさらに降圧されます。通常の状態では、CVT は確実に動作しますが、障害やスイッチング イベント中に応答が変化する場合があります。

CVT vs PT (計器用変圧器)

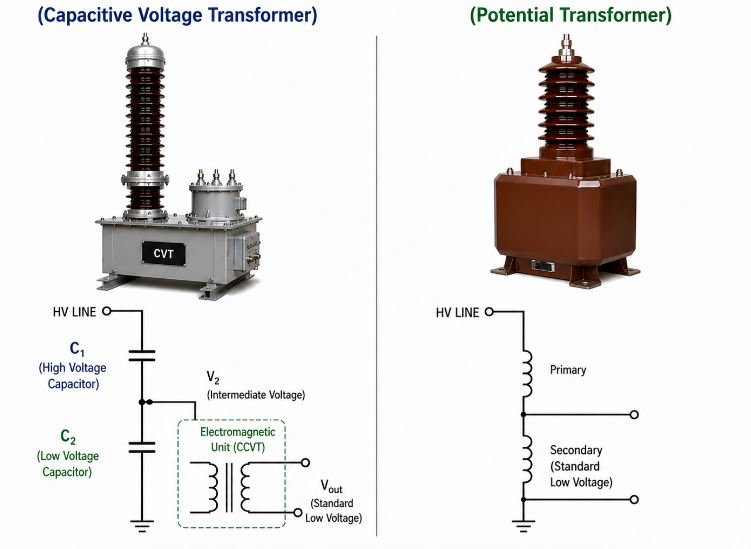

図 2: CVT と PT (計器用変圧器)

パラメータ	容量性 変圧器（CVT）	可能性 変圧器（PT）
定義	用途 電圧を降圧するための容量性分圧器 + 変圧器	用途 電磁誘導による降圧
最適な電圧 範囲	高電圧 システム (通常 ≥132kV)	低から中程度 電圧システム
コストが高い 電圧	もっと見る 費用対効果の高い	高額な支払い 絶縁要件に準拠
サイズと 重量	よりコンパクトに そして軽い	より大きく、 重い
精度 (定常状態)	中等度	高
過渡現象 応答	もっとゆっくり、かもしれない 妨害の影響を受ける	速くて 安定した
周波数 感度	より高い	下位
保護 システム利用	限定 迅速な保護シナリオ	に最適 保護リレー

単相 CVT と三相 CVT

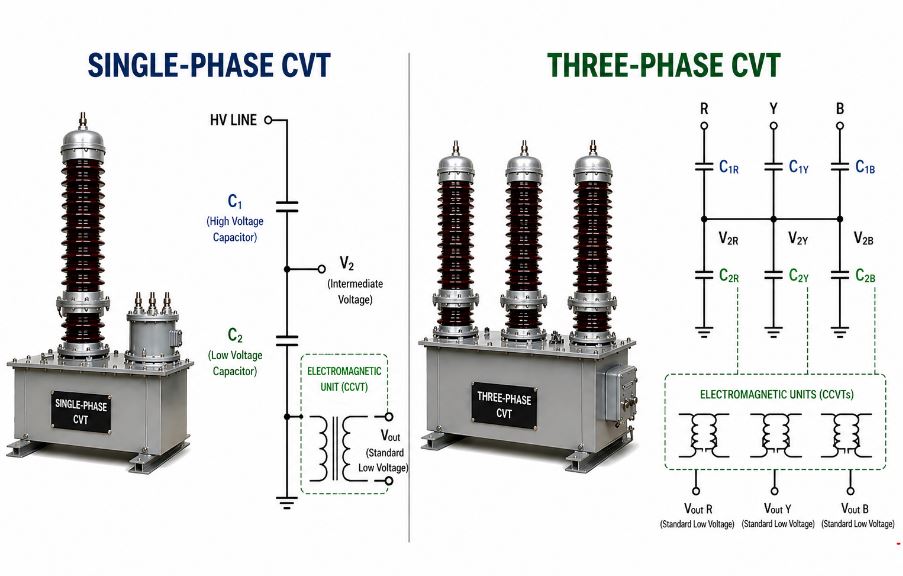

図 3: 単相 CVT と三相 CVT

パラメータ	単相 CVT	三相 CVT
構成	1台につき1台 位相（R、Y、B）	1台分 3つのフェーズすべて
インストール	必要なもの 3つの別々のユニット	シングル コンパクトユニット
柔軟性	高(それぞれ 位相は独立しています）	下（すべて） フェーズを組み合わせた)
メンテナンス	より簡単に (1台のみ交換)	より複雑な (ユニット全体に影響します)
信頼性	高い（故障） あるフェーズでは他のフェーズには影響を与えません）	下位（故障） すべてのフェーズに影響を与える可能性があります)
宇宙 要件	さらに必要 スペース	もっと見る 省スペース
共通使用	高電圧 変電所と送電線	コンパクトとか 特殊なシステム
人気	最も一般的には 使用済み	あまり一般的ではない
実用的 利点	より良い メンテナンスと信頼性	より良い コンパクトな設置

CVTの精度と制限

容量性変圧器 (CVT) の精度は、その出力が通常の条件下で実際のシステム電圧にどの程度一致するかを表します。高電圧アプリケーションでは、CVT は監視と基本的な保護に関して許容可能な精度を提供しますが、一般に計器用変圧器 (PT) よりも精度が劣ります。これは、その設計により、特に外乱や長期間の動作中に、システムの状態に対してより敏感になるためです。

CVT の主な制限:

• PTよりも精度が低い – 高精度の計測には理想的ではありません

• 周波数の変化に敏感 – 出力はシステム周波数によって変化する可能性があります

• 動的条件下でのパフォーマンスの制限 – 障害中またはスイッチング中に安定性が低下する

• 長期的な精度変動 – 経年変化、温度、絶縁状態の影響を受ける

• 保護システムへの影響 – リレーの精度と応答時間に影響を与える可能性があります

一般的な CVT エラー: 過渡現象、フェロ共振、ドリフト

一時的なエラー

過渡エラーは、CVT 出力が即座に応答しない、故障やスイッチング動作などの突発的なイベント中に発生します。その代わり、電圧信号は安定する前に遅延や発振を示す可能性があり、高速で正確な測定に依存する保護リレーに影響を与える可能性があります。このため、CVT は急速な過渡応答を必要とする用途にはあまり適していません。

鉄共鳴

鉄共振は、CVT の誘導性コンポーネントと容量性コンポーネントの間の相互作用によって引き起こされる非線形状態です。これにより、異常な電圧発振、過電圧、波形の歪みが発生し、誤った測定値が発生したり、さらには機器が損傷したりする可能性があります。高電圧システムでは、このリスクを軽減するために適切な設計と減衰方法が使用されます。

測定ドリフト

測定値のドリフトは、CVT の内部コンポーネントが古くなったり、温度や湿度などの環境条件の影響を受けるにつれて、時間の経過とともに徐々に発生します。これにより、出力電圧の小さいながらも継続的な変化が発生し、長期的な計量精度とシステム監視の信頼性が低下する可能性があります。定期的なテストとメンテナンスにより、一貫したパフォーマンスを確保できます。

CVTの応用例

• 高圧変電所 – メーター、制御システム、監視装置の電圧を降圧するために使用され、オペレーターがシステムの状態を安全に観察できるようにします。

• 保護システム – 距離リレーや過電圧リレーなどの保護リレーに電圧信号を提供し、障害の検出と伝送線の保護に役立ちます。

• 送電線 – 継続的な電圧測定とシステムの安定性監視をサポートするために、高圧線に沿って設置されます。

• 電力線搬送通信 (PLCC) – 通信信号が伝送ラインを通過できるようにする結合デバイスとして機能し、別個の機器の必要性を減らします。

• 計測および監視システム – 高電圧電力システムのエネルギー計測とパフォーマンス追跡のために標準化された電圧出力を供給します。

• グリッド制御と自動化 – リアルタイムの意思決定とシステム管理のための正確な電圧データを提供することで、SCADA と制御システムをサポートします。

結論

容量性変圧器 (CVT) は、高電圧システムの電圧を測定するための重要なデバイスです。コスト効率が高く、伝送アプリケーションに適していますが、精度と外乱時の応答に制限があります。そのパフォーマンス、エラー、アプリケーションを理解することは、変電所や電力システムでの信頼性の高い動作を確保するのに役立ちます。
