正確な回路解析のためのトランスのドット規則

Apr20

ボリュームを読む: 1,008

変圧器のドット規則は、コイル間で電圧と電流がどのように動作するかを理解する簡単な方法です。極性、位相、電流の方向を識別するのに役立ちます。この概念を学ぶことで、回路を簡単に解析し、接続エラーを回避し、変圧器が正しく安全に動作することを確認できます。

カタログ

1. トランスフォーマーのドット規則とは何ですか?

2. トランスのドット規則の例

3. ドット規則を使用した電流方向

4. 直列補助接続と直列対向接続

5. 変圧器のドットマークを識別するにはどうすればよいですか?

6. 結論

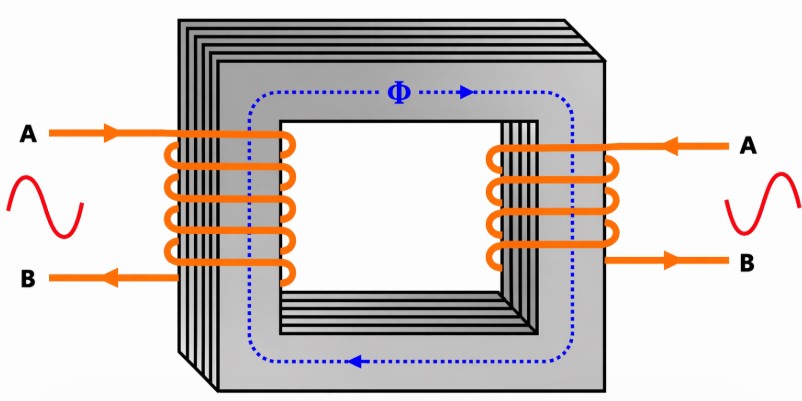

図 1. トランスのドット規則

トランスフォーマーのドット規則とは何ですか

のドット表記法変圧器では、極性を示すためにコイルの端にマークを付ける方法です。点は、巻線のどの端が同時に同じように動作するかを示します。一方のコイルの点線端に電流が流れると、もう一方のコイルの点線端の電圧は正になります。これは、2 つの巻線間の電圧と電流の関係を簡単に理解するのに役立ちます。のドット表記法変圧器では、相対的な極性を示すために巻線にマークを付ける方法です。

各コイルの 1 つの端子には点が配置されており、これらの点は、巻線のどの端が同じ瞬間極性を持っているかを示します。簡単に言うと、一方の巻線の点線端子に電流が流れると、もう一方の巻線に誘導される電圧もその点線端子で正になります。これは、両方の点線の端が同時に同じように動作することを意味します。

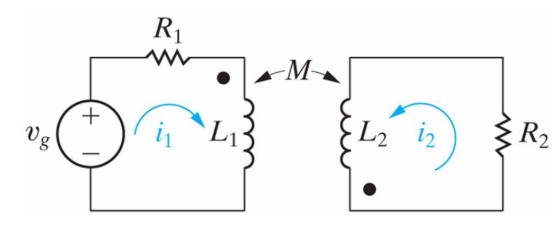

2つのコイル L₁ そして L₂ 磁気的に結合しているもの相互インダクタンスによる M。左側の回路には電圧源があります駆動電流私は₁、右側の回路には電流が流れますが、私は₂。各コイルにはドットがありますが、両端に配置されています。これはコイルを意味します逆の極性を持っています。電流が流れ込むと L₁、それは磁気を作成します電圧を誘導するフィールド L₂。点が逆になっているので、 2 番目のコイルの誘導電圧が逆になるため、その効果は次のようになります。協力するのではなく反対する。

2.電流は点線のない端に入る

図 3．電流は点線のない端に入る

一次巻線の点線のない端に電流が流れると、二次巻線の誘導電圧が逆転します。二次側の点線の端はマイナスになります。→ 巻線間の極性が逆になります。

3.同極性

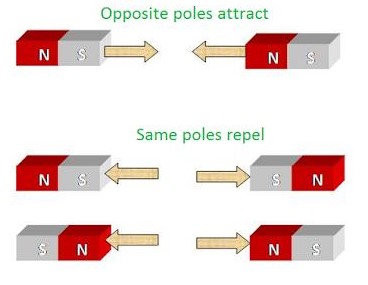

図 4．同極性

両方の巻線がドット規則に従う場合、それらの点線の端は一緒に増加および減少します。→ これは、それらが同相であり、回路内で電圧が正しく加算されていることを意味します。

4. 逆極性

図 5．逆極性

電流の方向がドット規則に従っていない場合、点線の一方の端は正、もう一方の端は負になります。→ これは、位相がずれており、電圧が互いに打ち消し合う可能性があることを意味します。ドット規則は、変圧器回路の電圧極性と電流方向を決定するために使用されます。これは、変圧器を並列回路または複雑な回路で使用する場合に、巻線の適切な接続、エラーの防止、および正しい動作を保証するのに役立ちます。

回路解析におけるドット規則

図 6.��回路��解析におけるドット��の規則

回路解析では、ドット規則は、結合されたコイルのどの端子が同じ瞬間極性を持つかを示します。これは、誘導電圧が互いに助け合うのか反対するのか、2 つの巻線が同相か逆相か、直列接続によって電圧が加算されるか相殺されるかがわかるため、重要です。トランスや結合インダクタ回路では、これらのマークは単なる記号ではありません。これらは、極性の仮定、AC 位相関係、回路方程式の相互電圧項の符号に直接影響します。

簡単なルール

• 電流が一方の巻線の点線端子に入る場合、もう一方の巻線の点線端子の誘導電圧は正になります。

• 2 つの巻線が点と点で接続されている場合、それらの電圧は互いに助け合います。間違った直列配置で点と点または点と点で接続すると、電圧が互いに逆になる可能性があります。

• 結合インダクタ方程式では、ドットのマークは、相互項が加算されるか減算されるかを決定するのに役立ちます。

直列補助接続と直列対向接続

特徴	シリーズつながりを助ける	シリーズ対向接続
定義	電圧を加算すると	電圧は互いに減算されます
接続方法	1電源のプラス端子次のマイナスに接続	プラスをプラスに接続 (またはマイナスからマイナスへ)
結果として生じる電圧	総電圧 = すべての電源の合計電圧	合計電圧 = 差電圧間
極性方向	ソースは互いにサポートし合う	ソースが互いに反対している
出力電圧レベル	個別の情報源よりも高い	より高いソースよりも低い
代表的な計算式	( V{合計} = V1 + V2 + ... )	( V{合計} =
ユースケース	より高い電圧が必要な場合	抑制・軽減する場合電圧
例	6V電池2本 → 合計12V	6V 電池 2 個 → 0V (等しい場合) そして反対）
電流への影響	全てに同じ電流が流れるソース	同じ電流が流れますが、電圧は減少した

変圧器のドットマークを識別するにはどうすればよいですか?

変圧器のドットマークは、 相対極性 つまり、どの端子に同じ瞬時電圧方向。の ドット記号 各巻線の 1 つの端子に配置され、 点線端子は同相です お互いに。それらを特定するには、まず、 既存のマーキングをチェックする 変圧器の上で。何も表示されない場合は、 低い交流電圧 を一次巻線に接続し、1 つの一次端子を 1 つの二次端子に接続します。

次に、残りの端子間の電圧を測定します。測定された電圧が より高い（電圧が追加される）、接続は シリーズ支援, したがって、接続された端末は 逆極性 そして 点は自由端にあります。測定された電圧が 低い（電圧が減算される）、接続は 対立するシリーズ、接続された端末には 同極性 そして、 点線の端。この方法は、電圧が 追加またはキャンセルを使用すると、ドットの位置を正確に決定できます。
