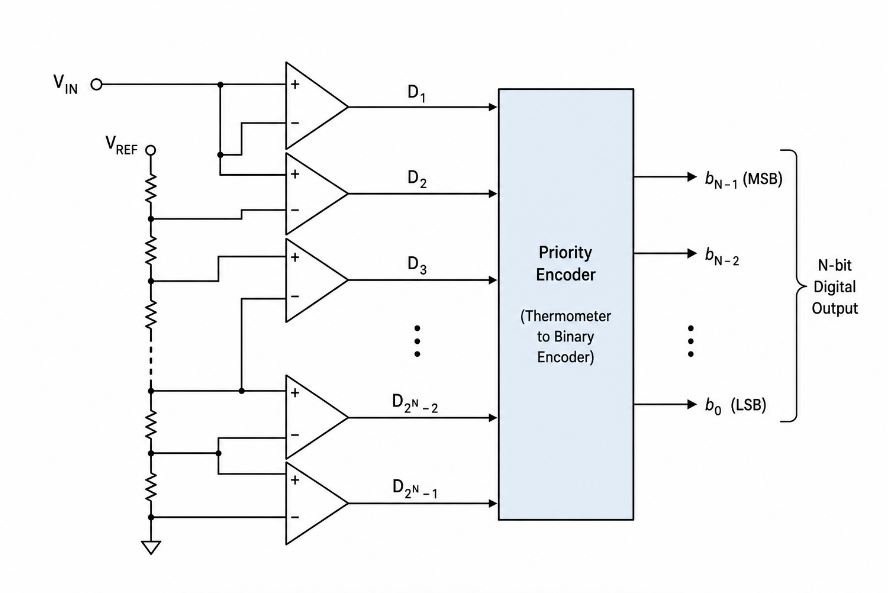

図 1: フラッシュ ADC
フラッシュ ADC (フラッシュ アナログ デジタル コンバーター) は、電圧などのアナログ信号をほぼ瞬時にデジタル出力に変換するコンバーターの一種です。変換遅延が極めて低いことで広く知られており、タイムクリティカルなシステムで使用される高速 ADC です。その設計のため、並列 ADC とも呼ばれます。
その特徴の 1 つは、解像度が上がるにつれて多くの内部コンポーネントが必要になるハードウェア構造です。これらのコンポーネントの数は式 2ⁿ − 1 に従います。ここで、n は出力ビット数であるため、他の ADC タイプに比べて設計が大きくなり、より複雑になります。このため、フラッシュ ADC は、効率やシンプルさよりも高速信号変換を優先する、速度が最適化されたコンバーターとして最も適切に説明されます。
フラッシュ ADC は、完全な並列プロセスを使用してアナログ入力信号をデジタル出力に変換します。入力電圧が回路に入力されると、抵抗ラダーによって生成された複数の基準電圧レベルと同時に比較されます。各レベルはコンパレータによってチェックされるため、システムは信号を即座に評価できます。
比較が行われた後、出力は入力レベルを表すサーモメーター コードと呼ばれるパターンを形成します。このパターンはエンコーダに送信され、デジタル システムが使用できるバイナリ出力に変換されます。すべてが 1 ステップで行われるため、変換は最小限の遅延で完了します。

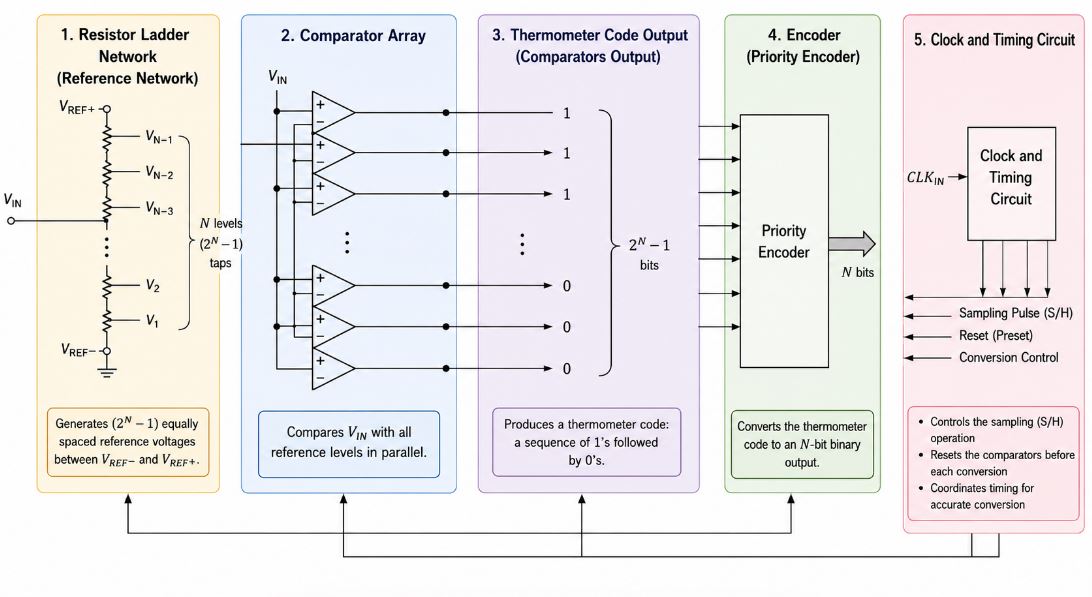

図 2: フラッシュ ADC 内の主要コンポーネント
抵抗ラダーは、変換プロセス中に使用される複数の基準電圧レベルを作成します。これらのリファレンス レベルは、入力電圧範囲を小さなステップに分割し、フラッシュ ADC が入力信号のおおよその値を識別するのに役立ちます。
コンパレータ アレイはフラッシュ ADC アーキテクチャの主要部分です。各コンパレータは、入力電圧が割り当てられた基準レベルより高いか低いかをチェックします。すべてのコンパレータが同時に動作するため、フラッシュ ADC は超高速のアナログ - デジタル変換を実行できます。
比較後のコンパレータ出力は、サーモメータ コードと呼ばれるパターンを形成します。このパターンは、バイナリ形式に変換される前の入力信号の相対レベルを表します。
エンコーダは、温度計コードをデジタル システムが処理できるバイナリ出力に変換します。これにより、フラッシュ ADC は使用可能なデジタル データをほぼ瞬時に生成できます。
クロックおよびタイミング回路は同期を制御し、変換プロセスが正しい速度で動作することを保証します。高速システムで安定した正確な信号変換を維持するには、適切なタイミングが重要です。
|
種類 |
重要なアイデア |
ハードウェア
要件 |
パワー
消費 |
利点 |
制限事項 |
|
基本的なフラッシュ
ADC |
完全に使用します
直接変換用の並列コンパレータ |
非常に高い (2ⁿ
− コンパレータ1個) |
高 |
最速かつ
最も単純な構造 |
大きいサイズ、
高コスト、高出力 |
|
折りたたみフラッシュ
ADC |
入力を減らす
範囲をより小さなセクションに分割する (折りたたみテクニック) |
中 |
中 |
少ない
コンパレータ、複雑さの軽減 |
より複雑な
ベーシックよりもデザイン性が高い |
|
補間
フラッシュADC |
生成します
完全なコンパレータの代わりに補間を使用した追加レベル |
低から中 |
下位 |
減少
高速なハードウェア |
必要なもの
正確な設計と校正 |
|
パフォーマンスファクター |
説明 |
実用的
影響 |
|
速度 |
有効にする
並列比較を使用したほぼ瞬時の変換 |
に最適
リアルタイムかつ高速なシステム |
|
解像度 |
通常、
ハードウェアのニーズが増加しているため、制限されています (約 6 ~ 8 ビット) |
不適切
高精度用途向け |
|
パワー
消費 |
高いため
多くのアクティブなコンパレータ |
につながる可能性があります
熱が発生して効率が低下する |
|
ハードウェア
複雑さ |
多くのものが必要です
解像度が上がるにつれてコンポーネント |
の結果
サイズが大きくなりコストが高くなる |
|
全体的に
トレードオフ |
に最適化
効率や精度よりもスピードを重視 |
こんな方に最適
超高速変換のニーズ |

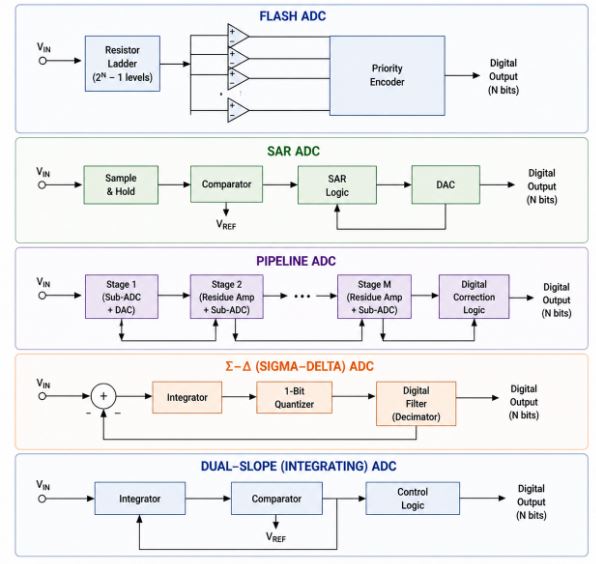

図 3: フラッシュ ADC と他の ADC タイプの比較
|
ADCの種類 |
速度 |
解像度 |
パワー
消費 |
主な利点 |
|
フラッシュADC |
非常に高い |
低 (6 ~ 8
ビット) |
高 |
超高速
変換 |
|
SAR ADC |
中 |
中~
高 (8 ~ 18 ビット) |
低から中 |
バランスの取れた
パフォーマンス |
|
シグマデルタ
ADC |
低い |
非常に高い
(16 ~ 24 ビット) |
低い |
高精度 |
|
デュアルスロープ
ADC |
非常に低い |
高 |
非常に低い |
安定した
測定 |
• 速度だけを目的としたフラッシュ ADC の選択
高速性が必要ない場合でも、最速の ADC タイプであるため、多くのユーザーがこれを選択しますが、不必要なコストと電力の使用につながります。
• 解像度の制限を無視する
通常、フラッシュ ADC の分解能は低く、ビットが増加すると 2ⁿ − 1 コンパレータ要件により設計がすぐに複雑になります。
• 消費電力を過小評価する
すべてのコンパレータが同時に動作するため、フラッシュ ADC は高電力を消費し、熱を発生する可能性があります。
• 精度の問題を見落とす
ノイズ、オフセット誤差、コンパレータの不一致は、適切に管理されないと出力の信頼性を低下させる可能性があります。
• 不十分な熱設計およびレイアウト計画
適切な設計を行わないと、熱や信号の干渉がパフォーマンスに影響を与える可能性があります。
フラッシュ ADC は、重要な波形の詳細を見逃すことなく、非常に高速に変化する電圧信号をキャプチャできるため、デジタル オシロスコープで使用されます。これにより、エンジニアはナノ秒パルス、クロック エッジ、RF バースト、スイッチング ノイズ、および過渡イベントを正確に分析できます。ADC0820 や CA3306 などの高速 ADC IC は、テストおよび測定機器で高速波形サンプリングに使用されるコンバータの例です。
レーダーシステムは、反射信号を検出し、ターゲット情報をリアルタイムで処理するために、非常に高速な信号変換を必要とします。フラッシュ ADC は変換遅延を短縮し、レーダー電子機器の追跡速度、応答精度、信号処理パフォーマンスの向上に役立ちます。
RF およびワイヤレス通信システムでは、フラッシュ ADC はデジタル処理が行われる前に高周波アナログ信号を処理します。高速変換により、信号の整合性が維持され、通信機器の高速データ レートがサポートされます。MAX101 や AD9054 などのデバイスは、高速 RF およびビデオ信号変換によく使用されます。
ビデオ システムは大量のアナログ データを生成します。これらのデータは、スムーズな画像処理とリアルタイムの表示パフォーマンスのために迅速に変換する必要があります。フラッシュ ADC は、画像処理およびビデオ アプリケーションにおける遅延を軽減し、高速フレーム処理を向上させるのに役立ちます。
高速データ収集システムはフラッシュ ADC を使用して、科学機器、産業用監視、自動テスト システムの急速な信号変化を捕捉します。高速サンプリングにより、システムは重要なデータを失うことなく、短期間のイベントを正確に記録できます。TDC1048 などの高速 ADC IC は、高度なデータ収集アプリケーションでよく使用されます。
フラッシュ ADC は、その極めて高速な変換速度と並列アーキテクチャで最もよく知られており、リアルタイム信号キャプチャが必要なシステムで役立ちます。抵抗ラダー、コンパレータアレイ、温度計コード出力、エンコーダ、タイミング回路などの主要部分が連携して、アナログ信号をほぼ瞬時にデジタルデータに変換します。ただし、その速度には、解像度の低下、消費電力の増加、ハードウェア サイズの拡大、設計の複雑さなどのトレードオフが伴います。基本、折りたたみ、および補間設計は、速度、ハードウェアのニーズ、効率のバランスを取るためのさまざまな方法を提供しますが、実際の使用例は、フラッシュ ADC が高速電子システムにおいて依然として重要である理由を示しています。
フラッシュ ADC は入力をすべてのリファレンス レベルと一度に比較し、 したがって、各レベルにはコンパレータが必要です。これにより、2ⁿ − 1 のコンパレータが生成されます。 解像度が上がると、サイズ、コスト、消費電力が急速に増加します。 スケーラビリティを制限します。
温度計コードはすべてのコンパレータ出力を表します 同時に、段階的な処理を回避します。これにより、瞬時に 信号評価、これがフラッシュ ADC が超高速を実現する理由です 変換。
解像度が高くなると、指数関数的に多くのコンパレータが必要になり、 複雑さと消費電力。このため、フラッシュ ADC は 通常は低解像度に限定されますが、高速になります。
折りたたみ式フラッシュ ADC により、入力範囲がより小さなセクションに縮小されます。 これにより、必要なコンパレータの数が減ります。これにより改善されます 高速性能を維持しながら効率を向上させます。
すべてのレベルに対して完全なコンパレータを使用する代わりに、 補間による中間値。これによりコンポーネント数が削減されます 高速なアナログからデジタルへの変換も実現します。
速度と低遅延が重要な場合にはフラッシュ ADC の方が優れていますが、 より高い精度とより低い精度を実現するには、SAR およびシグマデルタ ADC が推奨されます。 消費電力。
主なトレードオフには、高消費電力、低解像度、 非常に高速な変換と引き換えに、ハードウェア サイズが大きくなります スピード。
すべてのコンパレータが同時に動作するため、消費電力が高くなります。 特に熱の問題や効率の低下を引き起こす可能性があります。 高解像度のデザイン。
主な間違いには、速度を求めて不必要にそれを選択したり、無視したりすることが含まれます。 解像度の限界、電力と熱の管理の失敗。これらの問題 パフォーマンスの低下とコストの上昇につながる可能性があります。
これらのシステムでは、遅延を最小限に抑えたリアルタイム信号処理が必要です。 フラッシュ ADC の並列構造により、高速なデータ変換が可能になります。 複数のステップを待たずに。
