差動シグナリングとは何ですか?動作原理、EMI低減、用途

差動信号は、最新の電子システムにおいてノイズ耐性を向上させ、EMIを低減し、信頼性の高い高速通信を維持するために使用される信号伝送方式です。グランドを基準とした 1 本の信号線を介してデータを送信する代わりに、2 つの相補信号を使用して、それらの間の電圧差を測定します。この記事では、差動信号の仕組み、コモンモード信号と差動モード信号の違い、シングルエンド信号との比較、ノイズや電磁干渉が低減される理由、インピーダンス、終端、PCB 配線、信号の完全性が実際のパフォーマンスにどのように影響するかについて説明します。USB、イーサネット、RS-485、CAN バス、LVDS、HDMI、PCIe、SATA などの一般的な差動信号規格もカバーしています。

カタログ

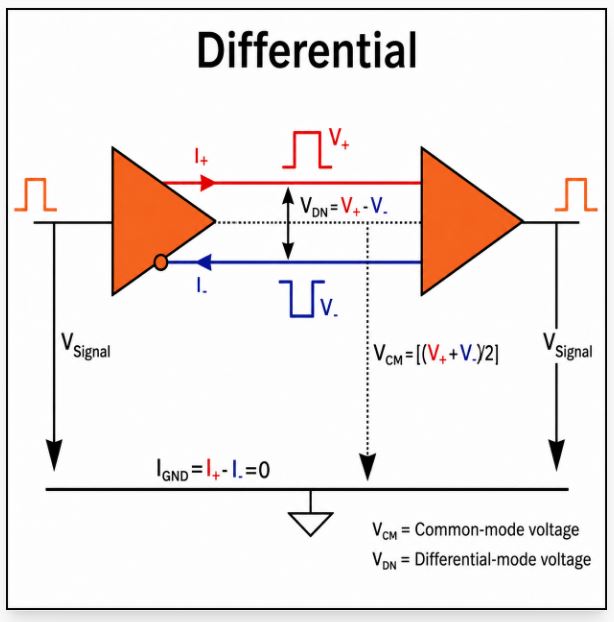

図 1: 差動信号伝達

差動シグナリングとは何ですか?またどのように機能しますか?

差動信号方式は、グランドを基準とした単一信号の代わりに 2 つの相補信号を使用してデータを送信する方法です。受信機は 2 つのライン間の電圧差を測定し、外部妨害に対する伝送の耐性を高めます。差動信号はその信頼性により、USB、イーサネット、HDMI、PCIe、SATA、CAN バスなどの通信規格で広く使用されています。

差動ペアは等しいが反対の信号を伝送します。一方の線がプラスになると、もう一方の線も同じ量だけマイナスになります。受信機はペア間の電圧差を検出して、送信されたデータを識別します。通常、不要な干渉は両方の回線に同様に影響を与えるため、信号が処理される前に妨害の大部分がキャンセルされます。

この信号伝達方法は、電磁放射の削減にも役立ちます。ペア内の電流は反対方向に流れ、電磁場の一部が互いに打ち消し合います。これにより、伝送品質が向上し、最新の電子システムにおける高速データ転送がサポートされます。

コモンモード信号とディファレンシャルモード信号

差動信号システムでは、信号は通常、差動モード信号またはコモンモード信号のいずれかとして分析されます。これは、両方が信号の完全性と通信パフォーマンスに異なる方法で影響を与えるためです。これら 2 つの信号タイプの違いを理解することは、高速 PCB 設計、イーサネット通信、USB インターフェイス、CAN バス システム、およびノイズ耐性が重要なその他の高速電子回路において重要です。

信号の種類	説明	主な効果
差動モード 信号	向かい合った二つ 有用なデータを運ぶ信号	有効にする 信頼性の高いデータ伝送
コモンモード 信号	同電圧 両方の導体に表示されます	通常 不要なノイズを表します

差動モード信号は、差動ペアを介して送信される実際のデータ信号です。一方の信号線の電圧が増加すると、もう一方の信号線も同じ量だけ減少します。受信機はペア間の電圧差を測定して、送信された情報を正確に復元します。

コモンモード信号は、両方の導体がグランドに対して同じ電圧変化を受けると発生します。これは通常、電磁干渉、スイッチング ノイズ、または近くの回路からの結合が原因で発生します。同じ不要な信号が両方のラインに現れるため、差動レシーバーはコモンモードノイズ除去を通じて干渉の多くを自動的に除去できます。

差動信号とシングルエンド信号

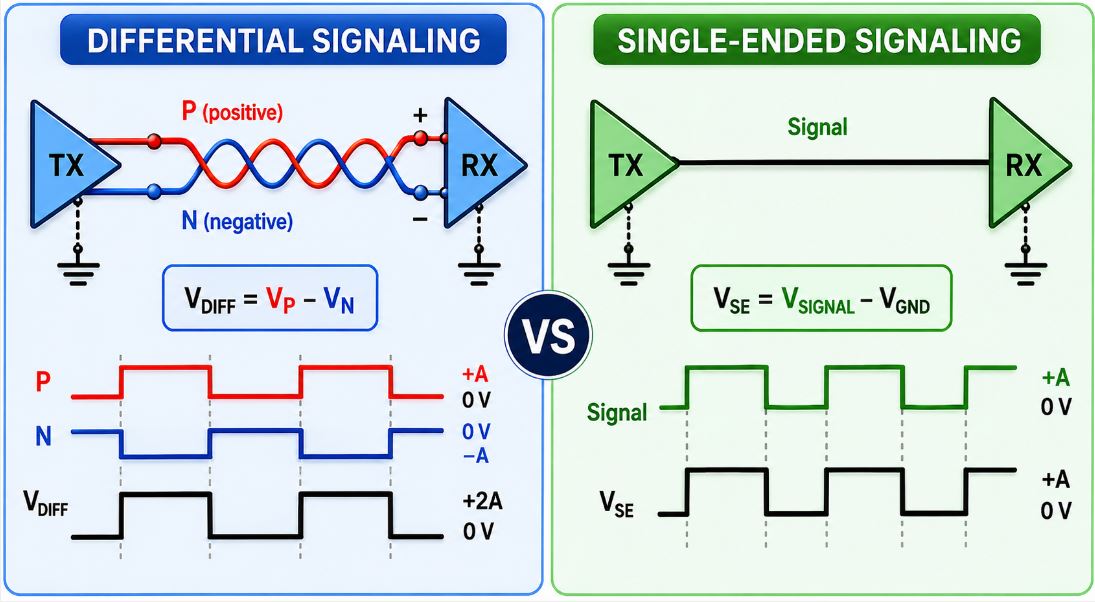

図 2: 差動信号とシングルエンド信号

特徴	ディファレンシャル シグナリング	シングルエンド シグナリング
信号 送信	2本使います 相補信号	1つを使用します グランドを基準とした信号
騒音 免疫力	非常に高い	下位
EMI放射	下位 電磁放射	より高い 電磁放射
信号 誠実さ	もっと見る 高周波でも安定した	もっと見る 外乱に敏感
送信 距離	より良い より長い距離	より制限された
データ速度 能力	に適しています 高速通信	より良い 低速信号
PCB ルーティング 複雑さ	必要なもの 差動配線	よりシンプルに ルーティング
共通 アプリケーション	USB、 イーサネット、CAN、PCIe、HDMI	GPIO、SPI、 UART

差動信号方式は、長い PCB 配線およびケーブル全体でより良い伝送品質を維持できるため、高速通信システムに一般的に選択されます。これは、信号の精度とタイミングの安定性が重要な環境で特に役立ちます。

シングルエンド信号は、よりシンプルでコスト効率が高いため、組み込みエレクトロニクスでは依然として人気があります。低速センサー、GPIO ライン、および基本的な制御インターフェイスには、多くの場合、差動ペアは必要ありません。エンジニアは通常、速度、距離、配線の複雑さ、システム要件に基づいて 2 つのアプローチのいずれかを選択します。

差動信号によりノイズと EMI が低減される理由

差動信号のパフォーマンスが優れている理由の 1 つは、外部干渉の影響を軽減できることです。2 つの配線が近くに配線されているため、近くの電気的障害が両方の配線に同様に影響を与える傾向があります。レシーバーはペア間の電圧差のみに焦点を当て、元のデータの保存に役立ちます。

また、差動ペアは、多くのシングルエンド接続よりも電磁放射の放出が少なくなります。逆向きの電流が流れると、電磁場の一部が互いに打ち消し合い、近くの回路への干渉を最小限に抑えることができます。これは、複数の高速通信チャネルを備えたコンパクトなデバイスで重要になります。

ツイストペアケーブルは、ケーブルの長さに沿って両方の導体をほぼ同じ環境条件にさらすことで、この効果をさらに高めます。これが、イーサネットと多くの産業用通信システムが信頼性の高い長距離データ転送のためにツイスト差動ペアに依存している理由です。

差動インピーダンスと終端

高速差動信号システムでは、安定した信号伝送と良好な信号整合性を維持するために、差動インピーダンスと適切な終端が重要です。信号速度が増加するにつれて、PCB トレースと通信ケーブルは単純なワイヤではなく伝送線のように動作し始めます。このため、インピーダンスの不整合により、反射、リンギング、波形歪み、通信エラーが発生する可能性があります。

差動インピーダンスは、差動ペアの 2 つの導体間で測定されるインピーダンスです。これは、トレース幅、トレース間隔、PCB 材質、グランドプレーンまでの距離などの要因によって異なります。信頼性の高い高速通信を維持するには、信号経路全体にわたって差動インピーダンスを一定に保つ必要があります。

通信インターフェイスが異なれば、設計要件に基づいて異なるインピーダンス値が使用されます。

差動ペアに沿ってインピーダンスが変化すると、信号の一部が信号源に向かって反射する可能性があります。これらの反射は信号を歪め、特に高速 PCB 設計において通信の信頼性を低下させる可能性があります。

終端は、負荷インピーダンスを伝送線路のインピーダンスに一致させることにより、これらの反射を低減するのに役立ちます。多くの差動信号システムでは、信号エネルギーを適切に吸収して波形品質を向上させるために、終端抵抗がレシーバーの近くに配置されます。

PCB 配線も差動インピーダンスと終端性能に影響します。不十分な配線間隔、過剰なビア、不適切な接地、一貫性のない配線により、信号の完全性に悪影響を与えるインピーダンスの不整合が生じる可能性があります。このため、高速 PCB 設計では、信頼性の高い通信パフォーマンスを維持するために、慎重な差動ペアの配線とインピーダンス制御が必要です。

一般的な差動信号規格とアプリケーション

標準 / インターフェース	典型的な 差動インピーダンス	メイン アプリケーション
USB2.0/USB 3.0	90Ω	コンピュータ 周辺機器とデータ転送
イーサネット	100Ω	ネットワーキング および通信システム
RS-485	120Ω	産業用 通信システム
CANバス	120Ω	自動車 通信ネットワーク
LVDS	100Ω	ディスプレイ、 カメラ、FPGA システム
HDMI	100Ω	オーディオと ビデオ送信
PCIe	85Ω	高速 コンピュータインターフェース
SATA	100Ω	ストレージ デバイス通信

最新のインターフェイスの多くは、信頼性の高い高速データ転送をサポートするため、差動信号方式を使用しています。USB、PCIe、HDMI、SATA は差動ペアを使用して、プロセッサ、グラフィックス システム、ストレージ デバイス、周辺機器間でデータを交換します。

イーサネット ネットワークは、長いケーブルにわたる通信品質を維持するために差動ツイスト ペアに依存しています。RS-485 はモーターや重電機器の周囲で優れた性能を発揮するため、産業用機器ではよく使用されます。自動車エレクトロニクスは、CAN バス ネットワークを使用して、コントローラー、センサー、車両システム間でデータを交換します。

LVDS は、コンパクトなレイアウト設計と電磁放射の低減が重要なディスプレイ、カメラ、FPGA プラットフォームで一般的に使用されています。

実際の電子システムにおける差動信号伝達

コンピュータと高速インターフェース

最新のコンピューティング プラットフォームは、プロセッサ、ストレージ デバイス、グラフィックス ハードウェア、および周辺機器間の通信に差動信号を使用します。USB、PCIe、SATA、HDMI、DisplayPort などのインターフェイスは、波形歪みを抑えた高速データ交換をサポートするために差動ペアに依存しています。

ネットワーキングと通信システム

イーサネット通信はツイスト差動ペアを使用して、長いケーブル上で信頼性の高いデータ転送をサポートします。ルーター、スイッチ、サーバーなどのネットワーク機器は、要求の厳しい動作条件における伝送の一貫性が向上するという利点があります。

カーエレクトロニクス

車両電子機器には、点火システム、モーター、電力制御回路など、多くの電磁活動源が含まれています。CAN バス差動通信は、ブレーキ システム、エンジン コントローラー、センサー、車載モジュール間の正確なデータ交換を維持するのに役立ちます。

産業用オートメーションシステム

産業施設には、通信信号を妨害する可能性のある重機や交換機が設置されていることがよくあります。RS-485 などの差動インターフェイスは、安定した長距離通信をサポートするため、PLC システム、ロボット工学、産業用監視装置、ファクトリー オートメーション ネットワークで広く使用されています。

ディスプレイ、カメラ、組み込みシステム

ディスプレイ システム、イメージ センサー、FPGA ボード、および組み込みデバイスは、コンパクトなレイアウトと効率的なデータ転送をサポートするために差動通信を頻繁に使用します。LVDS などのテクノロジーは、電磁放射の低減と高速信号伝送を必要とするアプリケーションで一般的に使用されています。

差動ペアのルーティングとシグナルインテグリティ

PCB レイアウトの品質は、差動信号のパフォーマンスに大きな役割を果たします。差動ペアの 2 つのトレースは、両方の信号がほぼ同時にレシーバーに到達するように、互いに近接した状態を維持し、一致した長さを維持する必要があります。長さが異なると、スキューやタイミング関連の問題が発生する可能性があります。

インピーダンスの不連続性により反射や波形歪みが発生する可能性があるため、制御されたインピーダンス配線も重要です。多くの通信規格では、インターフェイスの種類に応じて、90 Ω または 100 Ω などの特定の差動インピーダンス値が必要です。適切な終端は、伝送路に沿った反射を軽減するのに役立ちます。

不適切なルーティング方法では、クロストーク、リンギング、信号損失、電磁干渉が発生する可能性があります。過剰なビア、一貫性のない間隔、破損したリターン パス、および鋭い配線コーナーは、高速通信システムにおける全体的な伝送品質を低下させる可能性があります。

問題	よくある原因	効果
反射	インピーダンス 不一致	信号 歪み
クロストーク	トレース不良 間隔	騒音 カップリング
スキュー	不等なトレース 長さ	タイミングエラー
EMI	貧しい 接地または配線	コミュニケーション 不安定
鳴っている	不適切な 終了	不安定 波形

エンジニアは通常、オシロスコープ、アイ ダイアグラム、シグナル インテグリティ シミュレーションを使用して、差動通信リンクの評価とトラブルシューティングを行います。

差動信号の現実世界の利点

優れた耐ノイズ性

差動信号により、スイッチング回路、モーター、その他の電磁活動源が含まれる環境でも、通信システムが正確に動作し続けることができます。

コンパクトな電子システムにおける EMI の低減

電磁放射が減少すると、近くの回路が干渉関連の問題を減らして動作できるようになり、差動信号がコンパクトな PCB レイアウトや組み込みデバイスで役立ちます。

より安定した高速通信

差動ペアは、高周波数で動作する高速通信インターフェイスにおけるよりクリーンな波形を維持し、伝送エラーを低減するのに役立ちます。

長距離伝送の向上

差動通信は、外部妨害や信号劣化に対する感度を低減することで、長い PCB 配線とケーブルにわたるより信頼性の高いデータ転送をサポートします。

産業および自動車環境におけるより高い信頼性

工場設備、自動車エレクトロニクス、および電源システムは、過酷な電気条件下で動作することがよくあります。差動インターフェイスは、モーター、スイッチング デバイス、重機によって発生する干渉にもかかわらず、信頼性の高い通信を維持するのに役立ちます。

結論

差動信号は、信号の完全性を向上させ、電磁干渉を軽減し、信頼性の高い高速データ通信をサポートするため、現代の電子システムで広く使用されています。2 つの相補的な信号を通じてデータを送信することにより、PCB 配線およびケーブル全体でよりクリーンな波形パフォーマンスを維持しながら、外部ノイズの影響を最小限に抑えることができます。USB、イーサネット、PCIe、HDMI、RS-485、CAN バス、LVDS などのテクノロジーは、信頼性の高いデータ伝送が重要なコンピューティング、ネットワーキング、自動車、産業、および組み込みアプリケーションでの安定した動作を実現するために差動通信に依存しています。
