HRC ヒューズとは何ですか?仕組み、種類、用途

HRC ヒューズは、過負荷や短絡から回路を保護するように設計された高性能電気保護デバイスです。この記事では、HC ヒューズとは何か、その仕組み、利用可能な主なタイプ、MCB や回路ブレーカーとの比較、電気システムのどこで一般的に使用されるかについて説明します。

カタログ

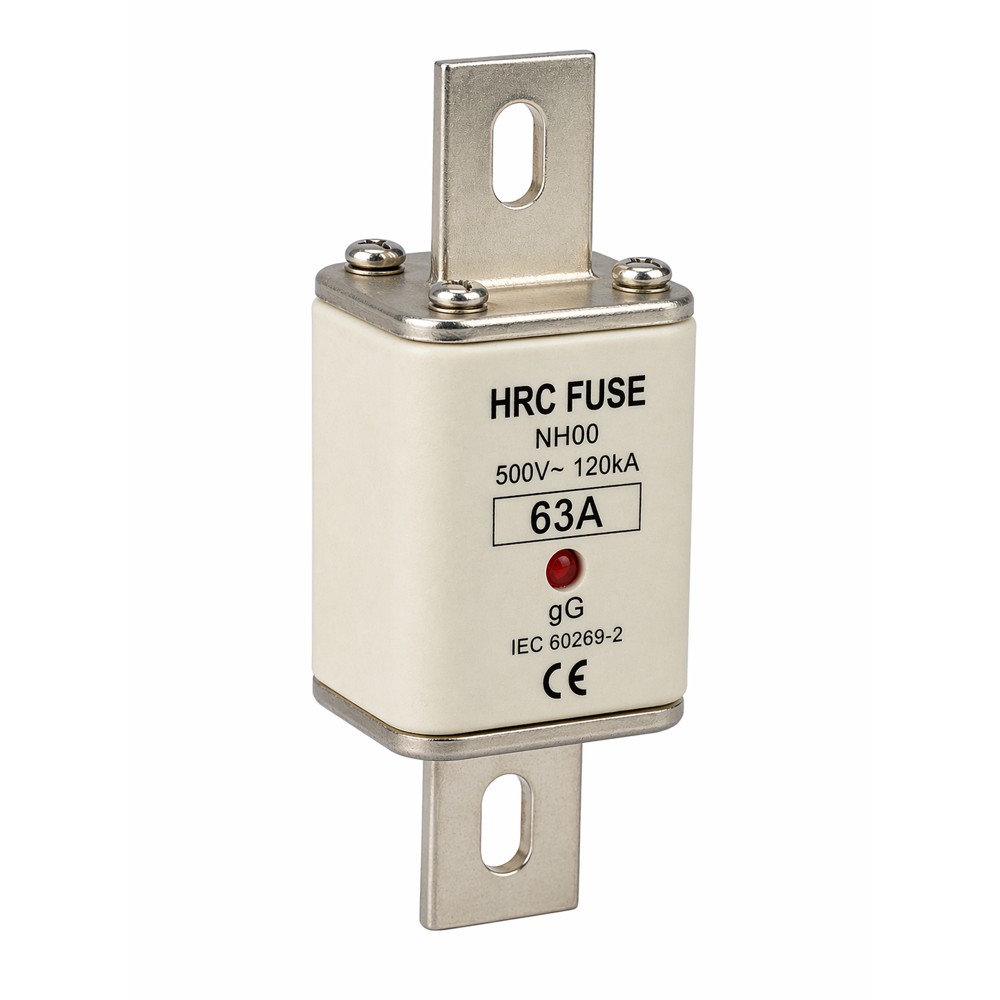

図 1: HRC ヒューズ

HRC ヒューズとは何ですか?

高破断容量 (HRC) ヒューズは、過負荷や短絡などの過電流から回路を保護するために使用される電気保護デバイスです。システムに損傷を与えることなく非常に高い故障電流を安全に処理できるように設計されており、通常のヒューズよりも信頼性が高くなります。HRC ヒューズは、その強力な構造と高い遮断容量により、安全で信頼性の高い回路保護を提供します。

HRC ヒューズはどのように機能しますか?

HRC ヒューズにより、通常の動作中に通常の電流が回路に流れることができます。過負荷や短絡などの異常が発生すると、電流が急激に増加し、ヒューズ素子が急速に発熱します。温度が上昇すると素子が溶けて回路が切断され、電気の流れが止まります。

このプロセス中に、分離された両端の間にアークが形成されますが、HRC ヒューズ内の石英粉末が熱を吸収し、アークを抑制します。これにより、電流が安全かつ制御された方法で完全に遮断され、ヒューズが高故障電流に対して迅速かつ信頼性の高い保護を提供できるようになります。

HRC ヒューズの種類

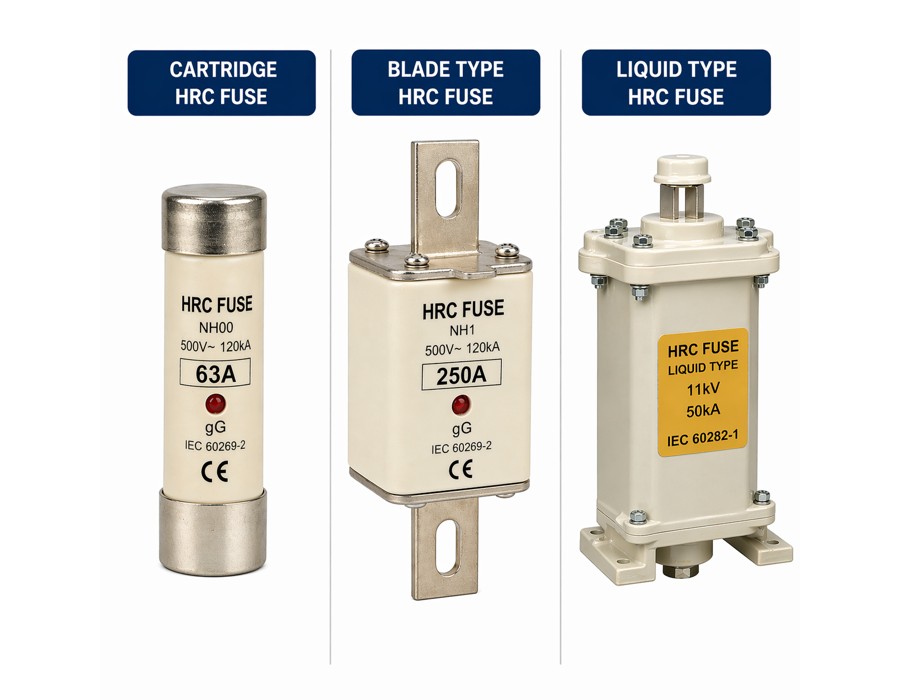

図 2: HRC ヒューズの種類

カートリッジ HRC ヒューズ

カートリッジ HRC ヒューズは最も一般的なタイプで、完全に密閉された円筒形のボディが特徴で、強力な機械的保護を提供します。密閉構造により安定した一貫したパフォーマンスが保証され、内部設計により高故障電流を安全に処理できます。このタイプは耐久性と信頼性の高い動作で知られています。

ブレード型 HRC ヒューズ

ブレード型HRCヒューズは、平刃端子を採用したコンパクトな設計で、取り付けや交換が容易です。シンプルな構造により、過電流に対する効果的な保護を維持しながら、確実な接続が可能になります。より小さいサイズにもかかわらず、HRC ヒューズの重要な特性を保持しています。

液体式HRCヒューズ

液体タイプの HRC ヒューズには、動作中のアーク抑制を強化する液体媒体が含まれています。この設計は、高エネルギー障害を制御し、安全な性能を維持するヒューズの能力を向上させるのに役立ちます。これは、追加の消弧機能が必要な状況向けに特別に構築されています。

HRC ヒューズ対 MCB 対サーキットブレーカー

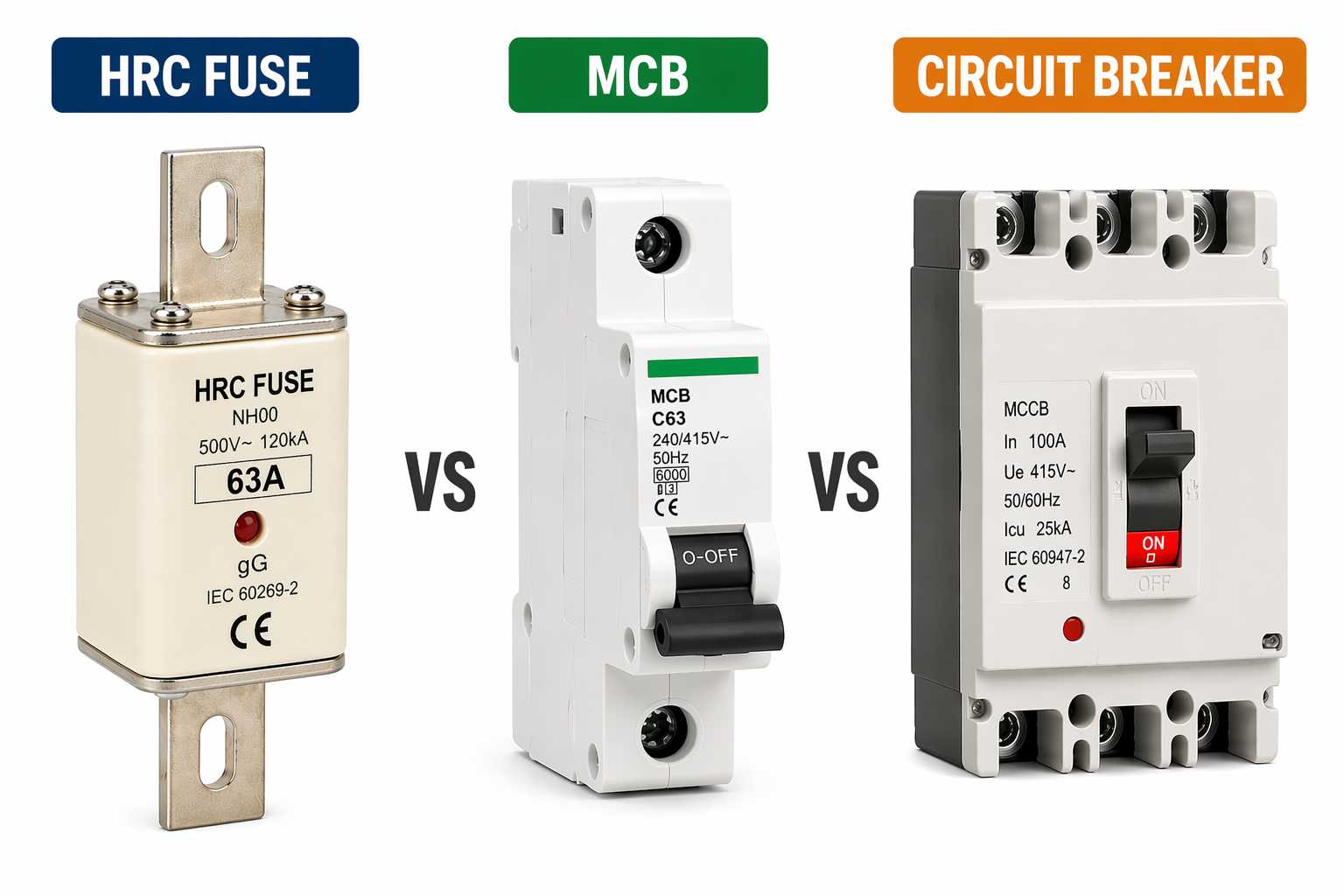

図 3: HRC ヒューズ対 MCB 対サーキットブレーカー

特徴	HRC ヒューズ	MCB (ミニチュアサーキットブレーカ)	サーキットブレーカー (MCCB/ACB)
作業方法	溶けて回路が壊れる	自動的にトリップします	先進の仕組みを使った旅
再利用性	再利用不可（使用後は交換）	再利用可能（リセット可能）	再利用可能（リセット可能）
遮断容量	非常に高い	低から中程度	高（MCBより高い）
応答速度	非常に速い	速い	調整可能（即時または遅延可能）
メンテナンス	交換が必要です	最小限のメンテナンス	定期的なメンテナンスが必要
柔軟性	固定動作	制限された設定	調整可能な保護設定
コスト	初期費用が安い	中等度	初期費用が高い
信頼性	非常に信頼できる	信頼できる	高度な制御による高い信頼性

HRCヒューズの応用例

• 配電システム – フィーダと配電線を高故障電流から保護し、電力ネットワークの安定した安全な動作を保証するために使用されます。

• 産業用制御パネル – パネルや開閉装置に取り付けられ、過負荷や短絡に対する信頼性の高い保護を提供し、機器の損傷を防ぎます。

• モーター保護 – 過熱、絶縁不良、寿命の低下を引き起こす可能性のある過剰な電流から電気モーターを保護します。

• 変圧器の保護 – 故障電流を迅速に遮断することで変圧器を保護し、高額な損害やシステム障害を防ぎます。

• バックアップ保護デバイス – 回路ブレーカーと連携して、特に高故障電流状態で追加の保護層を提供します。

結論

HRC ヒューズは、過剰な電流が流れると溶融し、効果的なアーク抑制により高故障電流を安全に遮断することで、迅速かつ信頼性の高い保護を提供します。カートリッジ、ブレード、および液体タイプにより、さまざまな用途に適しているほか、高い遮断容量、迅速な応答、信頼性の高い性能により、配電、制御パネル、モーター、変圧器、およびバックアップ保護システムに強力な選択肢となっています。
