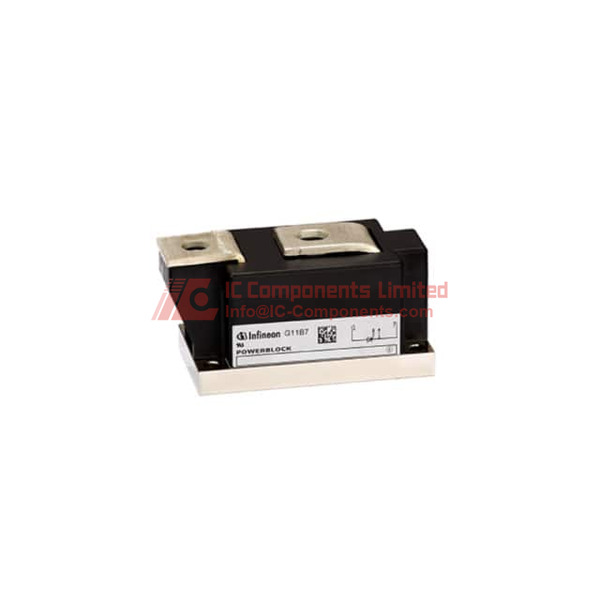

サイプレスセミコンダクター（インフィニオンテクノロジーズ）の TZ240N36KOFHPSA1は、要求の厳しい産業用および電子環境において堅牢な電力制御とスイッチングアプリケーションに適した高性能なシリコン制御整流器（SCR）モジュールです。
この特殊な電力半導体モジュールは、優れた電気特性を備え、大きな電流負荷にも高い信頼性で対応可能です。単一のSCR構造を採用し、最大オン状態電流は700A RMS、50Hzでの非繰り返しサージ電流は6100Aという高い定格を誇ります。また、-40°Cから125°Cまでの広範な温度範囲で動作可能で、優れた熱性能を示しています。
重要な技術的特徴としては、ゲートトリガー電流（最大250mA）、ゲートトリガー電圧1.5V、そして耐圧仕様のオフステート電圧が3.6kVである点が挙げられます。これらの仕様は、産業制御システムや電力伝送、モーター駆動、重負荷電気機器の高電力スイッチング用途に特に適しています。
本モジュールはシャーシマウント設計とモジュールパッケージフォーマットにより、複雑な電気システムへの柔軟な組み込みが可能です。堅牢な構造は、高ストレス環境における電力管理、電気絶縁、熱性能といった重要な設計課題に対処しています。
主な特長は、卓越した電流取り扱い能力、広範な温度範囲に対応、安定したスイッチング性能です。このデバイスは、正確な電力制御や大電流管理を必要とする用途に特に適しています。
仕様上、直接的な同等モデルのリストはありませんが、ABB、ヴィシェイ、STマイクロエレクトロニクスなどのメーカーによる類似のSCRモジュールも類似の性能特性を持つ場合があります。ただし、TZ240N36KOFHPSA1の具体的なパラメータにより、特化した電力電子用途においてユニークなソリューションとなっています。
このモジュールはRoHS準拠であり、設計および製造プロセスにおいて環境意識を反映しています。これにより、持続可能なコンポーネントを求める現代のエンジニアリングプロジェクトにも魅力的です。
TZ240N36KOFHPSA1 主要技術的特徴
単一のSCR構造で構成され、耐圧は3.6kV、最大定格の交流オンステート電流は700A、平均オンステート電流は240Aです。非繰り返しサージ電流は50Hzで6100Aに達し、ホールド電流は最大300mA、ゲートトリガー電圧は最大1.5V、ゲートトリガー電流は最大250mAです。動作温度範囲は-40°Cから125°Cです。
TZ240N36KOFHPSA1 梱包サイズ
封入タイプは1703、パッケージ／ケースはモジュールタイプです。取り付け方式はシャーシマウントで、パッケージはバルク梱包となります。
TZ240N36KOFHPSA1 用途
高出力のサージ保護とスイッチング能力を必要とするアプリケーション向けに設計されており、産業用電力制御、モータードライブ、溶接機器、無停電電源装置（UPS）、電源装置などに広く使用されています。高電圧遮断と大電流導通が求められる環境に最適です。
TZ240N36KOFHPSA1 特徴
このSCRモジュールは、3.6kVの高電圧遮断能力を持ち、厳しい要求条件下でも優れた絶縁性を実現します。最大定格の交流オンステート電流は700Aであり、重負荷下でも連続して動作可能です。非繰り返しサージ電流は6100Aで、一時的なサージ電流に耐える設計です。ゲートトリガー電圧は1.5V（最大）、ゲートトリガー電流は250mA（最大）で、低電力で効率的なトリガリングを可能にします。ホールド電流は300mAで、トリガー後の安定動作をサポートします。シャーシマウント設計により、放熱性と機械的安定性が向上しています。動作温度範囲は-40°Cから125°Cと広く、高温環境でも信頼性の高い動作を実現します。標準的な1703モジュールで封入されており、機械的保護と取り付けの容易さを提供します。
TZ240N36KOFHPSA1 品質と安全性の特徴
サイプレス・セミコンダクター（現インフィニオン・テクノロジーズ）が製造し、堅牢な品質管理と信頼性基準を備えています。RoHS規格に準拠しており、環境に優しい使用と有害物質規制に対応しています。モジュールパッケージと設計は、適切な絶縁と電気的安全性を確保し、電子的な故障リスクを低減します。優れた熱特性と広範な動作温度範囲により、高熱ストレス下でも安全に動作します。
TZ240N36KOFHPSA1 互換性
1703封入タイプのSCRモジュール用の標準モジュールソケットやシャーシマウントに対応しています。高電圧、大電流に対応可能な単一のSCR素子を必要とする電力制御システムに適しています。ベース製品であるTZ240N36との互換性も高く、製品ファミリー内での交換性を確保しています。
TZ240N36KOFHPSA1 データシートPDF
当社ウェブサイトには、TZ240N36KOFHPSA1 SCRモジュールの最も信頼性の高い最新のデータシートが掲載されています。詳細な技術仕様、適用ノート、取り付け手順については、必ず当社ウェブサイトからデータシートページをダウンロードしてください。データシートへのアクセスにより、認証済みの性能や取り扱いガイドラインに基づいた適切な選定と操作が可能となります。
