ADM811SARTZ-REEL7は、アナログ・デバイセズ（ADI）社によって設計された電源管理統合回路（PMIC）であり、シンプルなリセット／電源オンリセット監視器として機能します。このデバイスは「PMIC - 監視回路」に分類されており、電子システムの電源供給の監視と制御を担当します。
ADM811SARTZ-REEL7は、プッシュプル式トーテムポール出力と、最低140ミリ秒のリセットタイムアウトを備えています。一つの電圧入力を監視し、監視電圧が2.93Vの閾値以下になるとアクティブロー（低レベル）のリセット信号を出します。このリセット信号は、電源投入やバROWNアウト（電圧低下）時にシステムを確実にリセットし、誤動作やデータ損失を防止します。

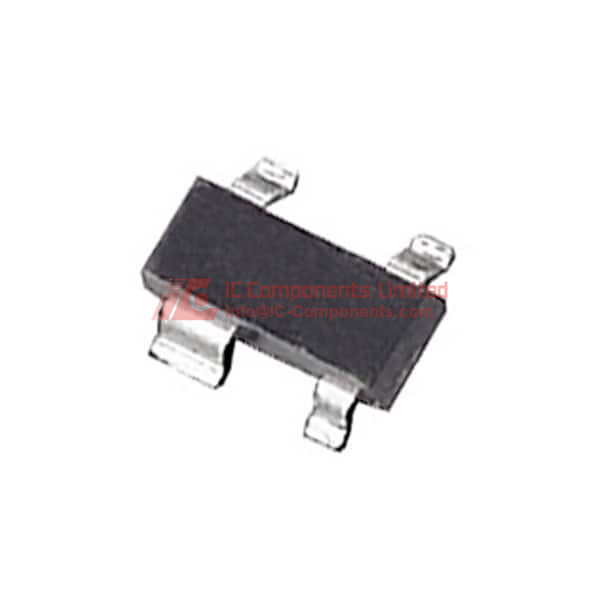

コンパクトなSOT-143-4パッケージに収められており、表面実装向けに設計されたADM811SARTZ-REEL7は、動作温度範囲が-40°Cから85°Cまで広く対応しています。RoHS準拠であり、MOISTURE SENSITIVITY LEVEL（MSL）はレベル1なので、無制限の環境で安全に取り扱うことができます。
ADM811SARTZ-REEL7の主な特徴は次の通りです：
電源管理およびシステムリセット用の集積回路
単一の電圧入力を監視
アクティブロー（低レベル）リセットを備えたプッシュプルトーテムポール出力
93Vの電圧閾値
最低140ミリ秒のリセットタイムアウト
広い動作温度範囲（-40°C～85°C）
RoHS準拠およびレベル1の湿気感受性
表面実装パッケージ（SOT-143-4）
ADM811SARTZ-REEL7は、電源監視およびシステムリセット機能を必要とするさまざまな用途に適しており、組み込みシステム、産業自動化、家庭用電子機器などで広く利用されています。これはADM811ファミリーの監視回路の一部であり、他のメーカーからも同等または代替モデルが提供されている場合があります。
ADM811SARTZ-REEL7 主要技術的特徴
このICは、シンプルなリセットおよび電源オンリセットに特化した設計で、信頼性の高い動作を保証します。電圧閾値は2.93Vで、1つの電圧レベルを監視します。リセット動作のタイムアウトは最小値140msで、アクティブローリセット信号が採用されており、敏感なアプリケーションにおいて正確な制御が可能です。プッシュプルトーテムポール出力により、信号の整合性が良好です。
ADM811SARTZ-REEL7 梱包サイズ
このICはSOT23-4の封止形状で提供され、Digi-Reelパッケージタイプで梱包されています。動作温度範囲は-40°Cから85°Cまでで、SOT-143-4の供給デバイスパッケージ、TO-253-4、TO-253AAのパッケージ、表面実装タイプとして設計されています。
ADM811SARTZ-REEL7 用途
この集積回路は主にPMIC（パワーマネジメントIC）アプリケーションにおいて、電源条件を監視し、電源オンリセット機能を通じて電子システムの安定した動作を保証するために使用されます。
ADM811SARTZ-REEL7 特徴
ADM811SARTZ-REEL7は、堅牢な信号の整合性を提供するプッシュプルのトーテムポール出力を備えています。2.93Vの閾値電圧で動作し、単一の電圧レベルを監視します。リセットタイムアウトは最小140ms、アクティブローリセット信号の構成により、敏感なシステムの正確な制御を可能にします。シンプルなリセットと電源オンリセットのメカニズムにより、電源の不安定さから電子部品を保護します。
ADM811SARTZ-REEL7 品質と安全性の特徴
ADM811SARTZ-REEL7は、RoHS基準に準拠し、鉛フリーで環境に配慮した高品質な製品です。さらに、耐湿性レベル（MSL）はレベル1（無制限）に設定されており、多様な気候条件下でも高い信頼性と堅牢な性能を発揮します。
ADM811SARTZ-REEL7 互換性
表面実装タイプのADM811SARTZ-REEL7は、自動化されたPCBアセンブリプロセスに対応しており、コンパクトな設計と電源監視機能を求める多数の電子アプリケーションに適しています。
ADM811SARTZ-REEL7 データシートPDF
当社のウェブサイトにて、ADM811SARTZ-REEL7の最も信頼性の高いPDF datasheetをダウンロードすることをお勧めします。この詳細なデータシートは、効果的な使用のために必要なすべての技術情報とガイドラインを提供します。
