TC4420VPAは、マイクレル（Micrel）／マイクロチップ・テクノロジー（Microchip Technology）製のローサイド・ゲートドライバICです。本製品は、パワーマネジメント・集積回路（PMIC）-ゲートドライバのカテゴリーに属し、NチャネルおよびPチャネルMOSFETのゲートを効率的に駆動します。
このICは非反転入力を備えており、供給電圧範囲は4.5Vから18Vと広いため、さまざまな用途に適しています。高電流ドライブ性能を持ち、ピーク出力電流はソースおよびシンクともに6Aで、ハイパワーMOSFETの高速スイッチングを可能にします。
TC4420VPAは、パワーエレクトロニクスにおける高速スイッチングや大電流要求の設計課題に対応しています。標準の立ち上がり／立ち下がり時間は25ナノ秒と短く、MOSFETゲートの効率的かつ高速な切り替えを実現します。また、動作温度範囲は-40℃から150℃と広く、過酷な環境下でも使用可能です。
【主な仕様】
製品番号：TC4420VPA
製造元：マイクレル（Micrel）／マイクロチップ・テクノロジー（Microchip Technology）

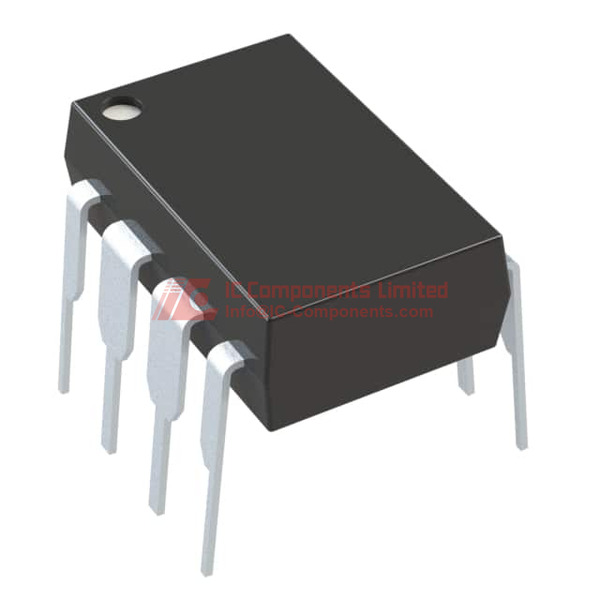

パッケージ：8-PDIP（0.300インチ／7.62mm）
実装タイプ：スルーホール
入力タイプ：非反転
供給電圧：4.5V～18V
ピーク出力電流（ソース、シンク）：各6A
ドライバ数：1
チャンネルタイプ：シングル
立ち上がり／立ち下がり時間（平均）：25ナノ秒／25ナノ秒
ゲート種別：Nチャネル、PチャネルMOSFET
駆動方式：ローサイド
論理電圧 VIL／VIH：0.8V／2.4V
TC4420VPAの主なメリットは、大電流駆動能力、高速スイッチング性能、広い動作温度範囲であり、モーター制御、スイッチング電源、産業用自動化などの幅広いパワーエレクトロニクス用途に適しています。
【代替モデル・類似製品】
TC4421VPA：TC4420VPAと同一仕様だが、パッケージが8-SOICに変更
TC4422VPA：TC4420VPAと同一で、パッケージが8-SOIC、ピーク出力電流が10Aに増加
TC4423VPA：TC4420VPAと同一仕様だが、パッケージが8-SOIC、ピーク出力電流が10Aに増加
これらの互換モデルは、機能と性能が類似しており、設計の要件や制約に応じて最適な選択が可能です。
TC4420VPA 主要技術的特徴
TC4420VPAは、4.5Vから18Vまでの範囲で動作し、ピーク出力電流6Aを供給できる堅牢な低側ゲートドライバICです。NチャネルとPチャネルのMOSFETを駆動可能で、非反転構成を採用し、立ち上がり・立下り時間は通常25ns程度です。-40°Cから150°Cまでのジャンクション温度範囲に耐えるため、さまざまな環境で安定した性能を発揮します。
TC4420VPA 梱包サイズ
封止 شدهのパッケージはDIP（8-DIP、0.300インチ、7.62mm）で、包装形態はチューブタイプです。
TC4420VPA 用途
主にMOSFETの駆動用に設計されており、モーターコントロール、スイッチング電源、およびDC-DCコンバータなど多様な電子回路に適しています。
TC4420VPA 特徴
TC4420VPAは、4.5Vから18Vの範囲で動作し、ピーク出力電流6Aを供給可能。非反転回路構成で、立ち上がり・立下り時間は通常25ns。NチャネルおよびPチャネルMOSFETを駆動でき、堅牢性と高速スイッチングを両立しています。
TC4420VPA 品質と安全性の特徴
このゲートドライバICは、耐湿性レベル（MSL）1を備え、標準条件下で無制限のフロアライフを保証しています。また、RoHS指令に準拠しており、有害物質を含まない安全性の高い設計となっています。
TC4420VPA 互換性
内蔵のラッチアップ耐性と、標準のCMOSまたはTTL出力レベル（通常低電圧0.8V、高電圧2.4V）に対応したロジック入力により、多様な回路システムへの適合性と互換性を持ちます。
TC4420VPA データシートPDF
正確で詳細な技術情報を得るには、当社ウェブサイトの該当製品ページから最新の公式データシートをダウンロードしてください。
品質ディストリビューター
IC-Componentsは、Micron / Microchip Technologyの製品、特にTC4420VPAの正規販売代理店として高品質な流通を提供します。正規品の保証を行い、競争力のある価格と最適なサプライチェーンを実現するため、ぜひ当社ウェブサイトから見積もりをお取りください。
