STMicroelectronicsのPowerMESHシリーズに属する高性能IGBT（絶縁ゲート・バイポーラトランジスタ）であるSTGW20NB60KDは、堅牢な電力エレクトロニクス用途向けに設計されています。このスルーホール取り付け型トランジスタは、高い性能特性を備え、産業用や電力変換環境の demanding な条件に適しています。
600Vのコレクター・エミッター絶縁破壊電圧を有しており、幅広い温度範囲（-55°Cから150°C）での高電力スイッチング操作に対応可能です。高度な半導体設計により、最大コレクター電流は50A、パルス電流容量は100Aであり、モーター駆動、インバーター、電源システムに最適です。
主要な性能特徴としては、低オン状態電圧（15V、20A時で2.8V）や効率的なスイッチング特性が挙げられ、ターンオン・ターンオフ時間はそれぞれ39nsと105nsです。優れた省エネルギー性能を示し、スイッチングエネルギーはオン時675J、オフ時500J、ゲートチャージは85nCです。

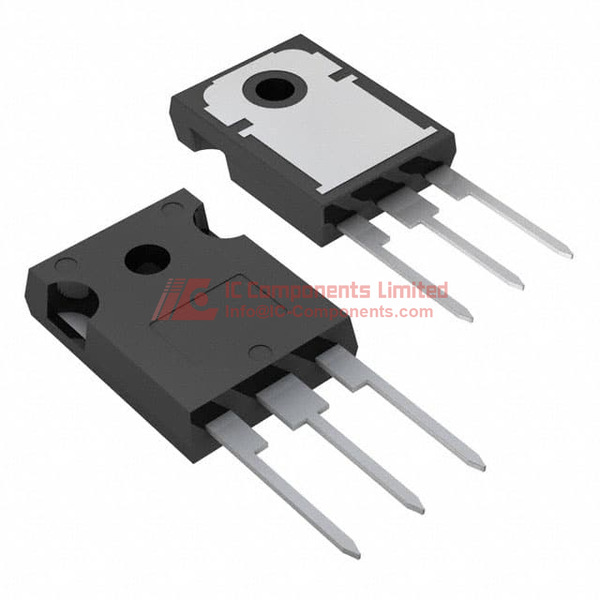

このデバイスは、頑丈なTO-247-3スルーホールパッケージに封入されており、信頼性の高い機械的および熱的性能を確保しています。環境基準に準拠した無鉛・RoHS適合品であり、最大電力損失は170W、湿気感受性レベルは1と、多様な電気工学 applications において信頼性の高い動作を実現します。
同シリーズの他のモデルには、STG20NB60やSTG20NC60などの同様の電圧・電流仕様を持つIGBTバリアント、PowerMESHシリーズの他のトランジスタがあります。
このIGBTは、産業用モーター制御、再生可能エネルギーシステム、無停電電源装置（UPS）、および高性能電力変換装置など、高電力スイッチング用途に特に適しており、信頼性、効率性、堅牢な性能が求められる応用分野に最適です。
STGW20NB60KD 主要技術的特徴
このIGBT（絶縁ゲートバIPOLトランジスタ）は、PowerMESH技術を採用しており、優れたスイッチング性能を実現しています。逆回復時間は80.5ナノ秒です。最大コレクター電流は50A、耐電圧は600Vです。飽和電圧は15Vおよび20Aで2.8Vと低く、高電流での効率的な動作が可能です。ゲートチャージは85ナチ(vol摘のときにより高速スイッチングを促進します。スイッチングエネルギーは「オン」が675ジュール、「オフ」が500ジュールであり、タイミング特性もバランスが取れています。最大電力損失は480V・20A・10Ω・15V条件下で170ワットです。
STGW20NB60KD 梱包サイズ
この製品のパッケージサイズはTO-247-3タイプのセミコンダクタパッケージです。タイプはチューブ入りで、3ピン構成となっています。耐熱特性は-55°Cから150°Cまで動作可能です。
STGW20NB60KD 用途
このIGBTは、モーター制御、無停電電源（UPS）システム、インバーターなどの高出力スイッチング用途に最適です。広範な産業用途に対応し、高効率な電力制御を実現します。
STGW20NB60KD 特徴
PowerMESH技術を搭載し、80.5ナノ秒の逆回復時間や高速スイッチングをサポートします。コレクター電流は50Aまで対応し、低飽和電圧とゲートチャージ（85nC）による高効率動作を実現。スイッチングエネルギーも最適化されており、タイミング特性も優れています。
STGW20NB60KD 品質と安全性の特徴
この製品は無鉛でRoHS指令に準拠しており、環境に優しい設計です。湿気感度レベル（MSL）は1であり、標準的な環境条件下で無制限の放置が可能です。高い安全性と環境適合性を備えています。
STGW20NB60KD 互換性
TO-247-3パッケージに封止されており、標準的な入力タイプです。一般的な高出力電子回路で使われるスルーホールマウンティング技術と互換性があります。
STGW20NB60KD データシートPDF
STGW20NB60KDの詳細な技術仕様や適用に関する情報については、弊社ウェブサイトで提供されているデータシートPDFをダウンロードしてください。専門的な仕様や使用例が詳しく解説されています。
品質ディストリビューター
STマイクロエレクトロニクスの正規代理店であるIC-Componentsでは、STGW20NB60KDの在庫確保と価格競争力のある提供を保証します。お客様には、ウェブサイトから直接見積もりを取得されることをお勧めします。信頼できるサービスと最良の取引をお約束します。
