MC9S08SH32VTLは、NXPセミコンダクターズ（旧フリースケール）製の高性能な8ビットマイクロコントローラーであり、堅牢で多用途な処理能力を必要とする組込み用途に適しています。このマイクロコントローラーはS08シリーズの一部として、さまざまな産業用途およびコンシューマエレクトロニクスの複雑な電子設計課題に対する包括的なソリューションを提供します。
コア部分は、40MHzで動作する8ビットのプロセッサアーキテクチャを採用しており、組込みシステムにおいて効率的な計算性能を実現します。フラッシュプログラムメモリは32KB、RAMは1KBを搭載し、開発者は高度な制御アルゴリズムやデータ処理タスクの実装が可能です。
豊富な接続オプションとして、LINバス、シリアル通信インターフェース（SCI）、シリアルペリフェラルインターフェース（SPI）を備え、多様な通信プロトコルや周辺機器とのシームレスな連携を実現しています。内蔵周辺機器には、低電圧検出（LVD）、パワーオンリセット（POR）、パルス幅変調（PWM）、ウォッチドッグタイマー（WDT）などがあり、システムの信頼性と操作の柔軟性を向上させます。
特記すべき機能は、16チャネル、10ビットのアナログ・デジタル変換器（ADC）が統合されており、正確なアナログ信号の測定と変換を可能にしています。動作電圧範囲は2.7Vから5.5Vまで対応し、-40°Cから105°Cまでの広範な動作温度範囲をサポートしているため、過酷な環境条件下でも動作します。

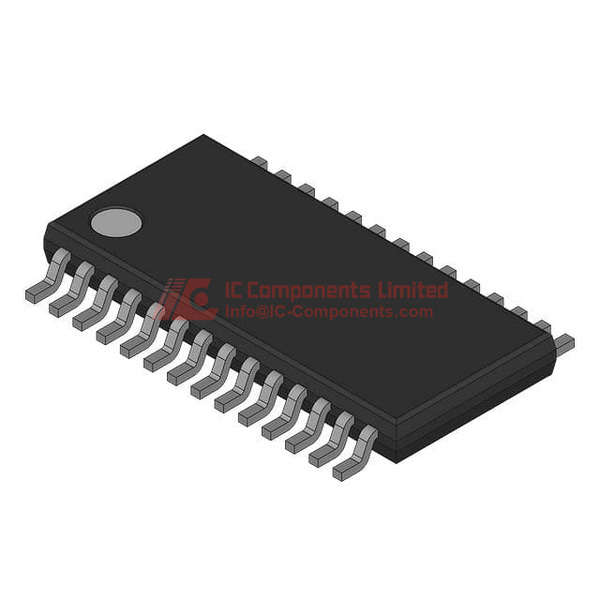

このマイクロコントローラーは、幅0.173インチの28ピンTSSOP（薄型縮小型シェイプパッケージ）でコンパクトにパッケージ化されており、省スペースのプリント基板設計を可能にします。さらに、RoHS指令に準拠し、鉛フリーの設計で、現代の環境規制や標準に適合しています。
主な用途には、自動車電子機器、産業制御システム、家庭用電気製品、医療機器、ロボット工学などが挙げられます。多機能な特徴と堅牢な設計により、高信頼性を求めるエンジニアにとって適したマイクロコントローラーです。
S08シリーズの同等モデルや代替品には、MC9S08SH16、MC9S08SH8などがあり、これらは類似のアーキテクチャ特性を持ちながら、メモリや周辺機器の仕様が異なる場合があります。
MC9S08SH32VTL 主要技術的特徴
40MHz 8ビットS08コアプロセッサを搭載。32KBのフラッシュプログラムメモリと-40°Cから105°Cまでの動作温度範囲を持つ耐環境性に優れたマイクロコントローラーです。
MC9S08SH32VTL 梱包サイズ
タイプ：28-TSSOP。素材：TSSOP。サイズ：28-TSSOP（幅：0.173インチ、4.40mm）。ピン数：28ピン。熱特性：湿気感度レベル（MSL）3（168時間）。電気的特性：電源電圧（Vcc/Vdd）：2.7V〜5.5V。
MC9S08SH32VTL 用途
自動車、産業用およびコンシューマエレクトロニクスの組込み制御システムに適した設計です。
MC9S08SH32VTL 特徴
このマイクロコントローラーは、最大40MHzの速度を実現する8ビットのS08コアを搭載し、高度な通信プロトコル（IC、LINバス、SCI、SPI）をサポートします。32KBのフラッシュメモリと1KBのRAMを備え、信頼性の高いプログラム格納と効率的なデータ管理を実現。16ビットアナログ-デジタル変換（A/D）機能を持ち、LVD（低電圧検出）、POR（電源投入リセット）、PWM、WDT（ウォッチドッグタイマー）などの周辺機能により、複雑な電子システムにおいて重要なモニタリングと制御能力を提供します。
MC9S08SH32VTL 品質と安全性の特徴
鉛フリーでRoHS準拠のため、環境と安全規制を満たしています。LVD（低電圧検出）、POR（電源投入リセット）、WDT（ウォッチドッグタイマー）を備え、運用中のシステムの信頼性と安全性を確保します。
MC9S08SH32VTL 互換性
28-TSSOPパッケージにより、標準的なTSSOP実装技術と高い互換性を持ち、特別な対応なく既存のシステムに容易に組み込むことが可能です。
MC9S08SH32VTL データシートPDF
MC9S08SH32VTLに関する詳細な仕様書と技術資料については、弊社ウェブサイトからダウンロードしてください。正式なデータシートを入手でき、正確な情報をすぐに確認できます。
