フリースケール・セミコンダクター（現NXPセミコンダクターズ）のS9S12VR48AF0VLFは、多用途に対応できる堅牢な16ビットマイクロコントローラーであり、高度な電子設計の課題を包括的に解決します。この高性能集積回路はS12 MagniVシリーズに属し、処理能力、メモリ容量、周辺機器の統合性を兼ね備えています。
このマイクロコントローラーの中核には、25MHzで動作する16ビットのプロセッサが搭載されており、複雑な組み込みシステムに対応できる効率的な計算能力を提供します。48KBのフラッシュメモリと2KBのRAMを備え、開発者は高度なソフトウェアアプリケーションを大容量のメモリリソースを活用して実装可能です。さらに、6つの10ビットアナログ・デジタル変換器（ADC）を内蔵し、信号処理やセンサーインターフェースの能力を向上させています。
接続性も重要な特徴で、IrDA、LINバス、SCI、SPIなど複数の通信プロトコルに対応し、自動車、産業用、コンシューマーエレクトロニクス分野の多様な通信要求に柔軟に対応します。周辺機器には、低電圧検出（LVD）、電源オンリセット（POR）、パルス幅変調（PWM）、ウォッチドッグタイマー（WDT）などを備え、システムの信頼性とパフォーマンスを確保します。
過酷な運用環境に対応できるよう、-40°Cから105°Cまでの広範な動作温度範囲をサポートし、3.13Vから5.5Vまでの柔軟な電源電圧で動作可能です。48ピンのLQFPパッケージは表面実装に適しており、コンパクトなPCB設計に最適です。
主な利点は、豊富な機能セット、広範囲な温度耐性、柔軟な電源要件、そして多彩な通信プロトコルのサポートです。このマイクロコントローラーは、自動車電子機器、産業用制御システム、コンシューマーデバイス、高信頼性を求める組み込みシステムに特に適しています。
類似のモデルには、S12 MagniVシリーズのMC9S12XDP512やMC9S12VR32、またはTexas InstrumentsやMicrochip Technologyの競合他社製16ビットマイクロコントローラーがあり、これらも比較対象となります。ただし、NXPのこのモデルの特徴的な構成は、特殊な組み込み設計ニーズに対して特別な位置付けとなっています。
S9S12VR48AF0VLF 主要技術的特徴
メーカーはフリースケール・セミコンダクター（現NXPセミコンダクターズ）。パーツ番号はS9S12VR48AF0VLFで、S12 MagniVシリーズに属する高性能マイコンです。
S9S12VR48AF0VLF 梱包サイズ

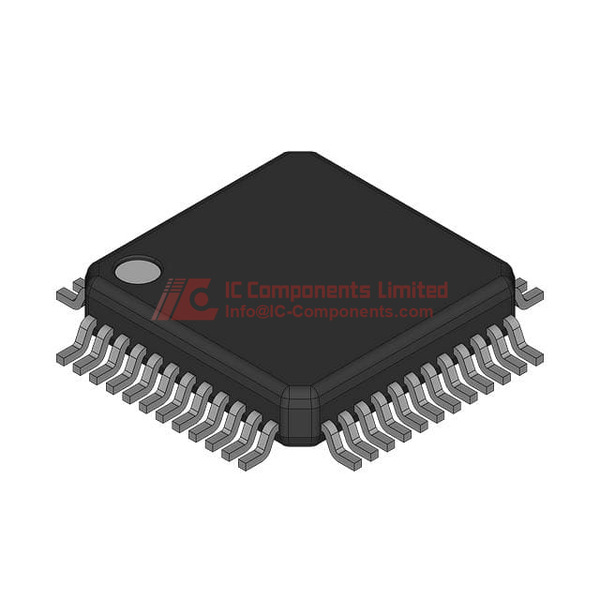

S9S12VR48AF0VLFマイクロコントローラーは、7×7mmの48-LQFPパッケージで供給され、表面実装向けの高密度配置に適しています。LQFPは熱放散性と機械的耐久性に優れ、48ピンの定義されたピン配置により、簡便な組込みと信頼性の高い電気接続を実現します。バルク梱包で供給され、主に中〜大規模な製造ラインでの使用向けです。
S9S12VR48AF0VLF 用途
このマイコンは、電力管理、車載制御、センサーインターフェース、先進的なモーター制御など、厳しい環境下の自動車および産業用組み込みシステムに最適です。耐環境性と長期信頼性を求めるアプリケーションに適しています。
S9S12VR48AF0VLF 特徴
16ビットの高性能コア（12V1）を最大25MHzで動作させ、多彩な内蔵機能を備えています。48KBのインシステム書き込み可能なFlashメモリ、2KBのRAM、512バイトのEEPROMを内蔵し、データの保持とロギングが可能です。28の汎用I/Oライン、LVD（低電圧検出）、POR（電源投入リセット）、PWM、ウォッチドッグタイマーなどの周辺機能を搭載。6チャンネル10ビットA/Dコンバーター、IrDA、LINバス、SCI、SPIなどの通信インターフェースもサポートし、省コストでコンパクトな設計を実現します。
S9S12VR48AF0VLF 品質と安全性の特徴
LVD（低電圧監視）、POR（電源起動リセット）、ウォッチドッグタイマー、フラッシュの整合性チェックなど、安全性や信頼性を高める機能を備えています。広い動作電圧と温度範囲により、自動車や工場環境などの過酷な条件でも安定動作を保証します。
S9S12VR48AF0VLF 互換性
S12 MagniVファミリーの一部として、他のS12デバイスとピンやソフトウェアの互換性を確保。SPI、SCI、LINバスなどの標準インターフェースを備え、複雑な組み込みネットワークへの組み込みや、既存の開発ツールとの連携も容易です。
S9S12VR48AF0VLF データシートPDF
当社の製品ページから、S9S12VR48AF0VLFの最新かつ信頼性の高い公式データシートをダウンロードできます。詳細な技術情報を得るためには、必ず公式資料をご参照ください。
